直流电动机的随动控制电路图

直流电动机的随动控制电路图

提问者：mczlk 地点：- 浏览次数：3684 提问时间：06-22 12:32

我有更好的答案

1条回答: sourceSee 06-27 01:01

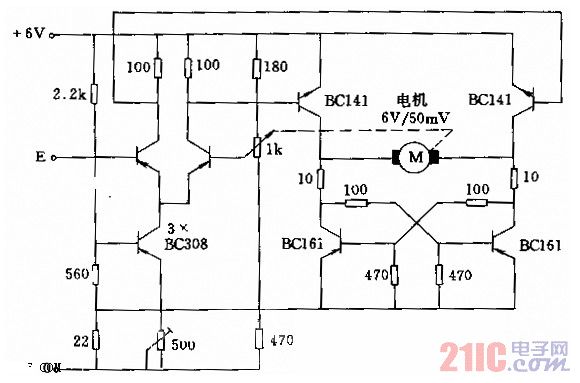

该电路中E、O两点输入直流电压，电机就将运动到与给定电压相对应的位置上。与电动机同轴相连的电位器用作位置反馈。当给定电压与1k电位器滑动触点电压相等式，差分放大器输出为零，故电动机静止不动；否则电动机将根据信号大小而正转或反转。

 评论0  赞93
