MTD1120F步进电动机控制电路

提问者：雪大大11 地点：- 浏览次数：10213 提问时间：02-08 04:21

我有更好的答案

1条回答: 胡政鹏测试_7 02-18 00:21 回答数：被采纳数：

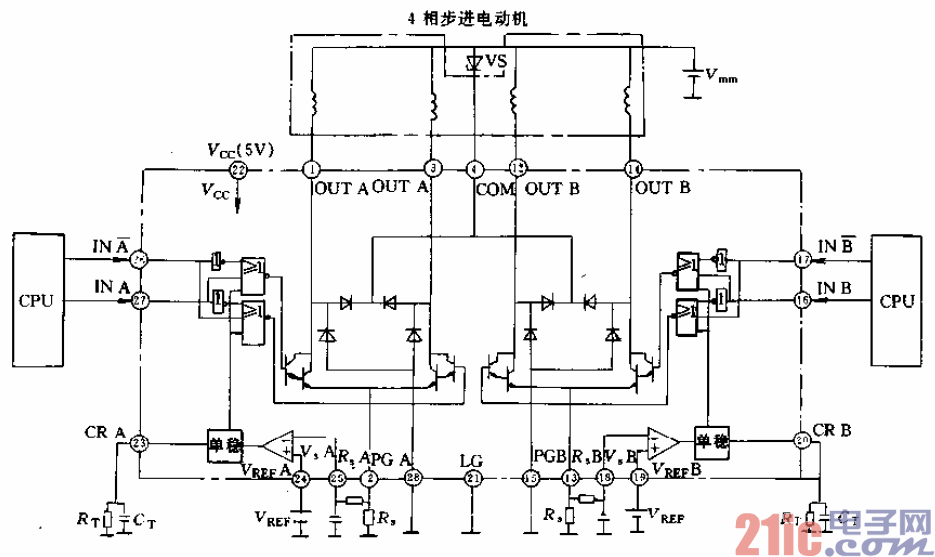

MTD1120F四相步进电动机驱动器如图5 12所示，该

芯片输出功率级由四个达林顿晶体管和一些续流二极管组成，晶

体管耐压V_-80V，使用时需注意加一个齐纳二极管y，进行保

护。逻辑电源Vcc常用5v。

    这里斩波电流控制与MTD2003F稍有不同。用单稳电路代替

RS触发器电路，相电流上升到预定值即关断并触发单稳电路，经过

恒定时间TrwF后，重新接通该相绕组。TOFF外接R.和CT决定。

    TOFF=0. 69GR.

    相电流，由参考电雎矿REF和取样电阻R决定。

    ，V.EF

    I=百
