稳压电源过电流保护电路之一

稳压电源过电流保护电路之一

提问者：jnsahdjhsdu 地点：- 浏览次数：7720 提问时间：12-22 00:13

我有更好的答案

1条回答: blnocyyp2002 12-26 03:31 回答数：0 被采纳数：0

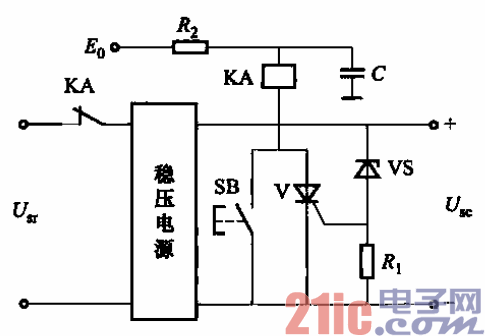

它利用继电器的触点对过电压进行保护。

过电压时，稳压管vs击穿，晶闸管V导通，继电器KA吸合，切断稳压电源的输

入回路。

图中，Eo为辅助电源。SB为复位按钮。
