LMD18245在两相步进电动机驱动中应用

提问者：wj24021040 地点：- 浏览次数：4261 提问时间：01-02 07:11

我有更好的答案

1条回答: nbuwerwer 01-02 11:22 回答数：0 被采纳数：0

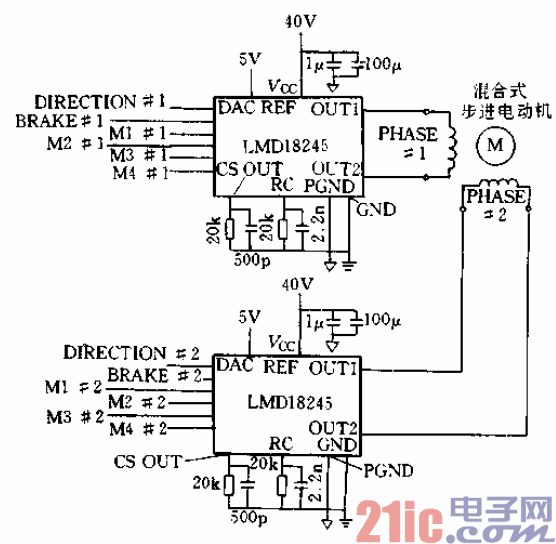

使用两片LMD18245可驱动两相步进电动机。图11- 20是驱

动一台200步，r典型混合式两相步进电动机的例子，额定电压和

电流分别为12V、。．95A，每相电感为12mH，电阻为l2n。设置

单稳延时时间50”s。4位D/A转换得到1/16的电流分辨率，可实

现4细分正余弦微步距驱动，将一个步距（90。电角度）细分为

22.5。微步距。在表11 10中给出一个周期内共16步，1相（余弦

相）和2相（正弦相）应当输入电流指令数据(D为对应的十进制

数)和方向(DIRECTION)信号。正常工作时BRAKE-。。相绕

组电流/-o．0625D (A)。从上到下顺序为正转，反方向顺序为反

转。
