双路电源互投是指负载由两路电源供电，且两路电源同时工作，分别负担用电负荷。当
其中一路电源停电时，联络开关自动合闸，全部负载由不停电的回路供电。
电压继电器KAi—KA6选用DJ-111/220V。

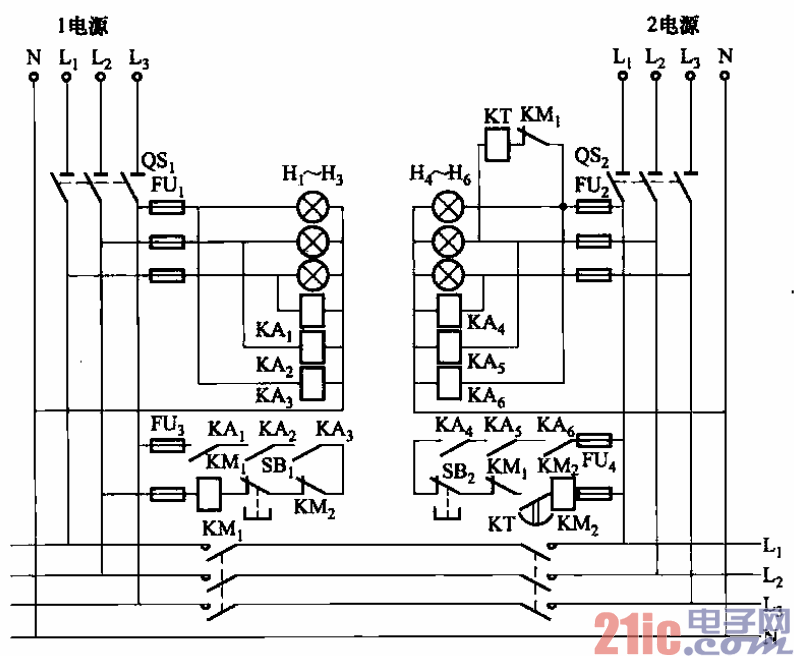

电路如图所示。正常情况下，1号电源向甲段母线的负载供电，2号电源向乙段
母线的负载供电。
注意：断路器QFi、QF2的辅助触点必须比主触点先动作一个At时间（可用机械调
整），否则两个不同电源将在瞬间合并，引起短路。
