XJ01-14至20型自耦降压启动器电路

提问者：我不吃鱼地点：- 浏览次数：6487 提问时间：06-06 09:39

我有更好的答案

1条回答: bwerwer 06-13 10:14 回答数：0 被采纳数：0

XJ01系列自耦器适用于380V、容量在300kW及其以下的电动机作降压启动用。启动

器具有过载、失压等保护功能。通过时间继电器控制自耦降压启动器自动完成接人与退出转

换。启动时间(5～120s)可调。

(1) XI01-14～20型自耦降压启动器启动电路

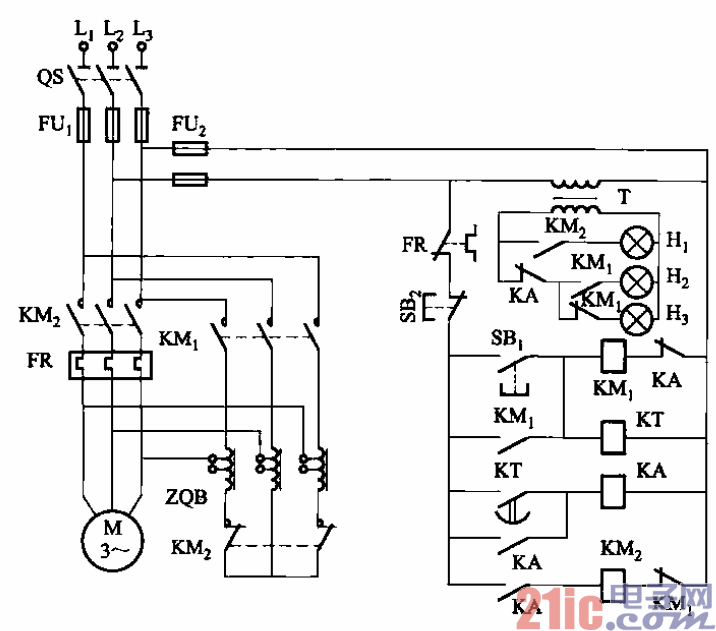

电路如图3-50所示。它采用两只接触器自动切换。图中，Hi为全压运行指示灯，H2

为降压启动指示灯，H3为电源指示灯。
