直流电动机能耗制动电路

提问者：su56789 地点：- 浏览次数：11226 提问时间：02-03 14:59

我有更好的答案

1条回答: cheng8416 02-04 09:28 回答数：0 被采纳数：0

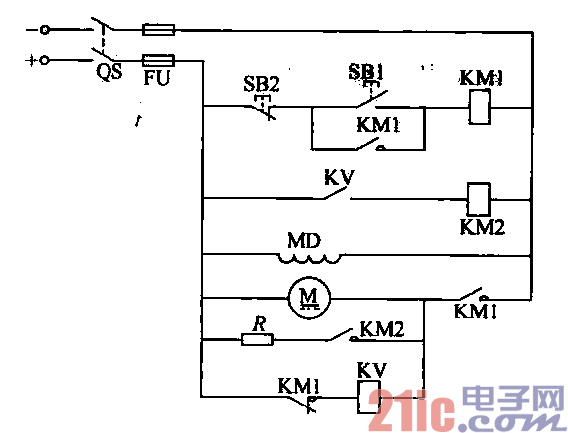

所示是直流电动机能耗制动电路。制动时，按下停止按钮SB2，接触器KM1失电释放，其动

断触头接通，电压继电器KV获电动作，其动合触点闭合，使制动接触器KM2获电动作，将制动电阻R

并联在电枢两端，这时因励磁电流方向未变，电动机产生的转矩为制动转矩，使电动机迅速停转。当电枢

反电势低于电压继电器KV释放电压对，KV释放，使KM2失电释放，制动过程结束。

 评论0  赞45
