直流电动机反接制动电路a

提问者：脑洞大赛16 地点：- 浏览次数：1517 提问时间：04-09 03:01

我有更好的答案

1条回答: kpj3026 04-16 06:20 回答数：0 被采纳数：0

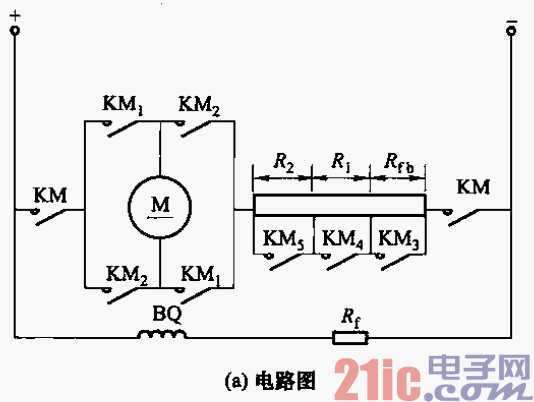

电路如图3-200 (a)所示。当反接制动时，正转接触器KMi触点断开，反接制动接触

器KM3触点断开，反转接触器KM2触点闭合。

反接继电器KA的整定线路如图3-200 (h)所示。通过反接继电器KA，当反接制动开

始时，将反接制动电阻Rf接入电枢回路；而当制动到电动机转速接近零时，将反接制动电

阻庙短接。继电器KA线圈的连接点A，由R：的电阻值来决定。A点应在总阻值(Rq十

Rf)的一半处。继电器KA的吸合电压一般整定在(0. 4～0. 45)Ue。

 评论0  赞35
