直流电动机电枢串接电阻启动反接制动的正反转电路之二

提问者：q510954672 地点：- 浏览次数：8468 提问时间：02-11 01:54

我有更好的答案

1条回答: cmh16 02-20 10:06 回答数：被采纳数：

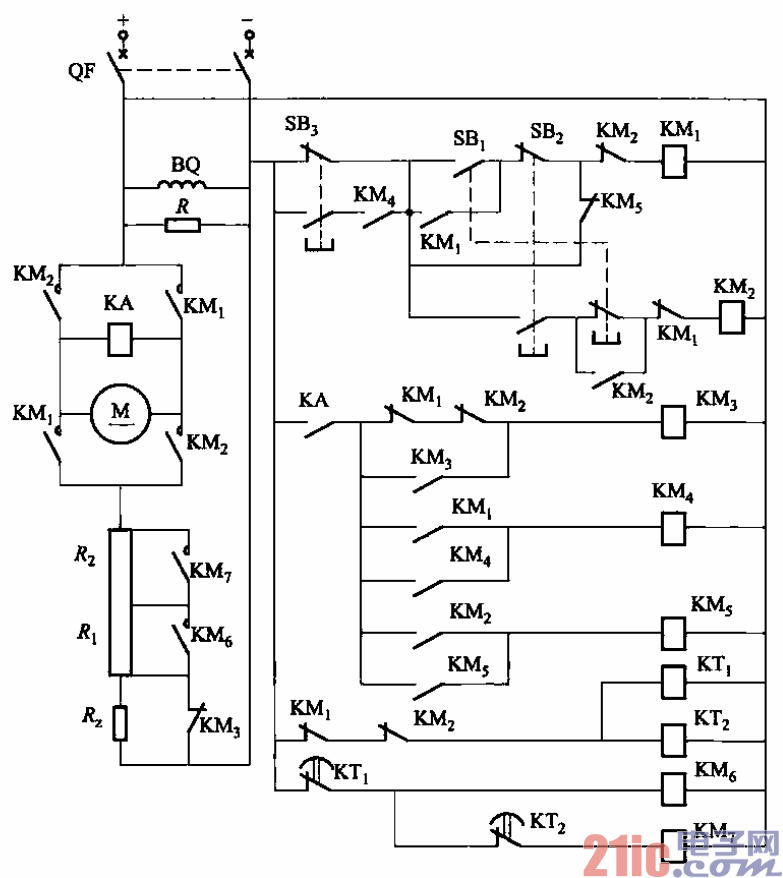

202. 电路如图3-202所示。该电路的性能与图3-201类似，只不过用按钮代替主令开关

而已。

图中，Ri、R2为启动电阻；R：为反接制动电阻；R为放电电阻；SBi为正转按钮；

SBz为反转按钮；SB3为停止按钮；KMi为正转接触器；KMz为反转接触器；KM3为反接

制动接触器；KMs、KM7为加速接触器。
