直流电动机电枢串入电阻启动调试电路之一

提问者：f1070388065 地点：- 浏览次数：4266 提问时间：07-29 21:12

我有更好的答案

1条回答: 冉冉冉冉 08-08 03:24 回答数：0 被采纳数：0

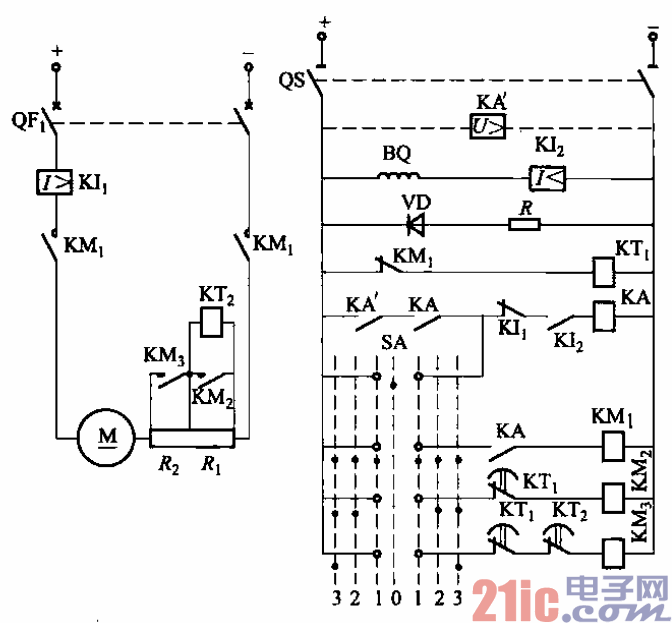

电路如图3-190所示。该线路在电枢回路中串入两级启动电阻Ri、Rz，通过主令开关

SA来实现启动、调速及停机控制。在启动过程中由两个时间继电器KTi、KTz自动切除两

段启动电阻。电路设有过电流保护(KIl)和弱磁保护( KI2)。KA为中间继电器，KA’为

欠电压继电器。

启动时，将SA由“0”位置打到“1”位置，启动电阻Ri、Rz均接人电枢回路，经一

段延时后（由KTi决定）短接了Ri，再经过一段延时后（由KT2决定），又短接了Rz，电

动机进入全电压正常运行，启动过程结束。

如需要降速，可将主令开关SA置于“2”或“3”位置，则电动机就在电枢串接一级或

两级电阻下运行。
