由电磁型电流继电器构成的电动机电流速断巴哈电路b

提问者：cmh4 地点：- 浏览次数：3585 提问时间：01-08 07:41

我有更好的答案

1条回答: test_user1 01-11 13:54 回答数：0 被采纳数：0

中、小容量的高压电动机，一般采用电流速断保护作为相间短路的主保护。对于不易过

l流的高压电动机，通常采用电磁型（如DL-11型）电流继电器构成的电流速断保护；对

=可能会产生过电流的高压电动机，可采用感应型（GL型）过电流继电器构成的电流速断

保护和过电流保护，其反时限部分用作过电流保护并作用于信号，过电流保护时限一般取

15～20s，其速断部分用作相间短路保护并作用于跳闸。

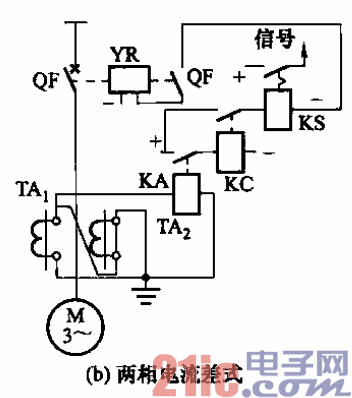

电路如图4-51所示。

 评论0  赞26
