直流无刷电动机控制电路

采用MC33035和MC33039组合的控制电路

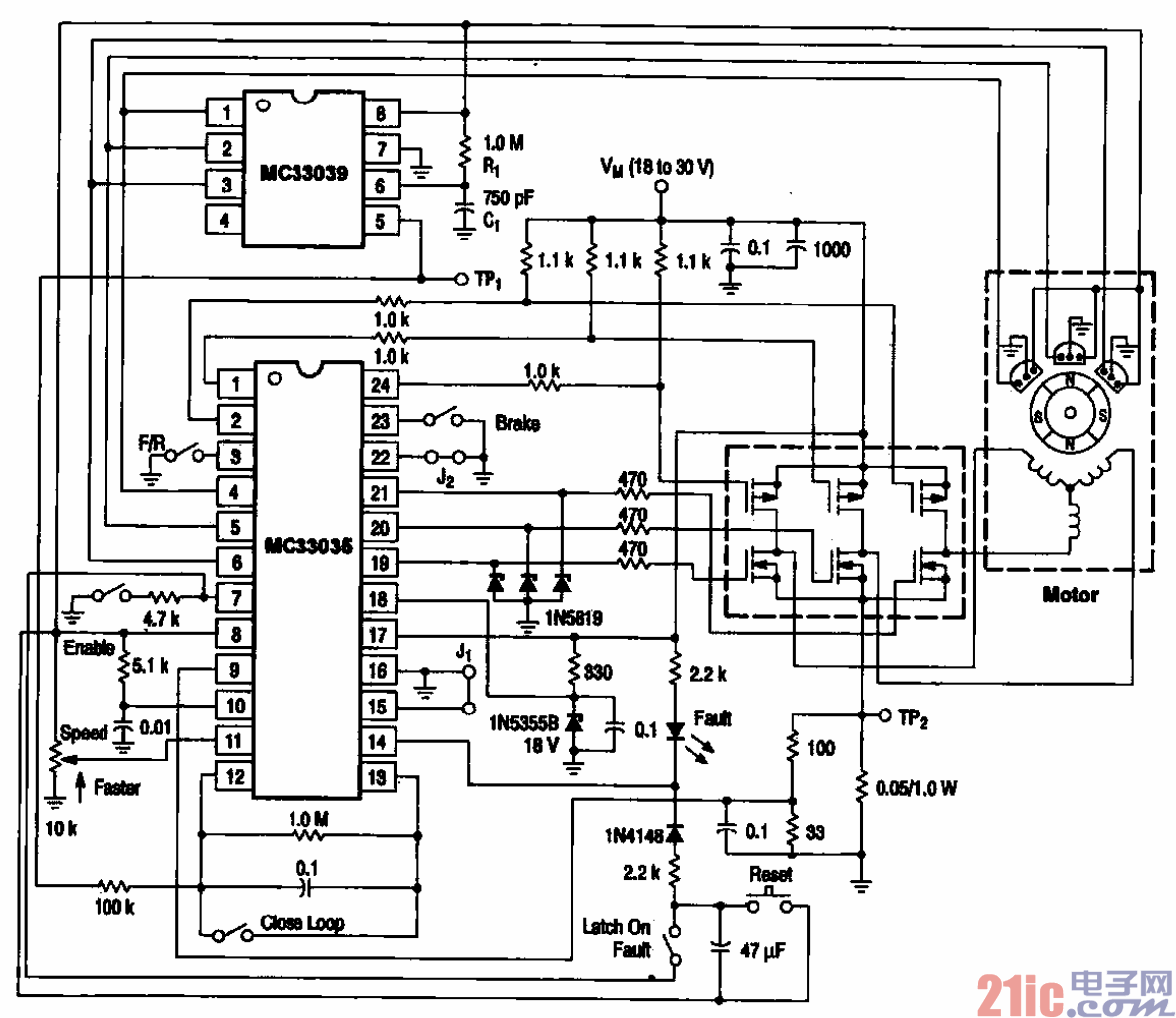

图所示是一种典型的直流无刷电动机控制电路，该电路主要是由电动机驱动控制芯片MC33035

和无刷电动机适配器MC33039及场效应晶体管驱动电路等部分构成的。

在工作时．MC33035输出6路I-WM信号分别去驱动由6个场效应晶体管构成的电动机驱动电路。

从图可见，6个场效应晶体管构成桥式电路．其输出分别接到电动机的三相绕组上。使三相绕组中的电流

按规律顺次改变，从而形成旋转磁场，驱动电动机的转子连续旋转。
