SANYO 1100W吸尘器的电动机驱动电路

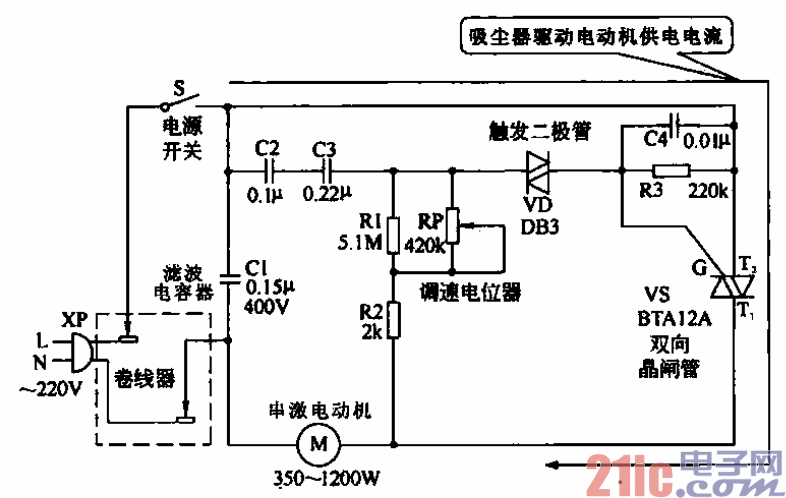

所示是SANYO IlOOW吸尘器的电动机驱动电路。由图可见，交流220 V电源经电源开关S

为吸尘器电路供电，交流电源经双向晶闸管为驱动电动机提供电流，控制双向晶闸管vs的导通周期，就

可以控制提供给驱动电动机的能量，从而达到控制驱动电动机速度的目的。取向晶闸管T2和Ti极之间可

以双向导通，这样便可通过交流信号。双向晶闸管导通的条件是T1和Tz极之阿有电压的情况下，触发极

G有脉冲信号。
