典型笔记本电脑的电源适配器电路

典型笔记本电脑的电源适配器电路

提问者：bobnice 地点：- 浏览次数：1245 提问时间：07-19 11:26

我有更好的答案

1条回答: ringalinga 07-23 20:27

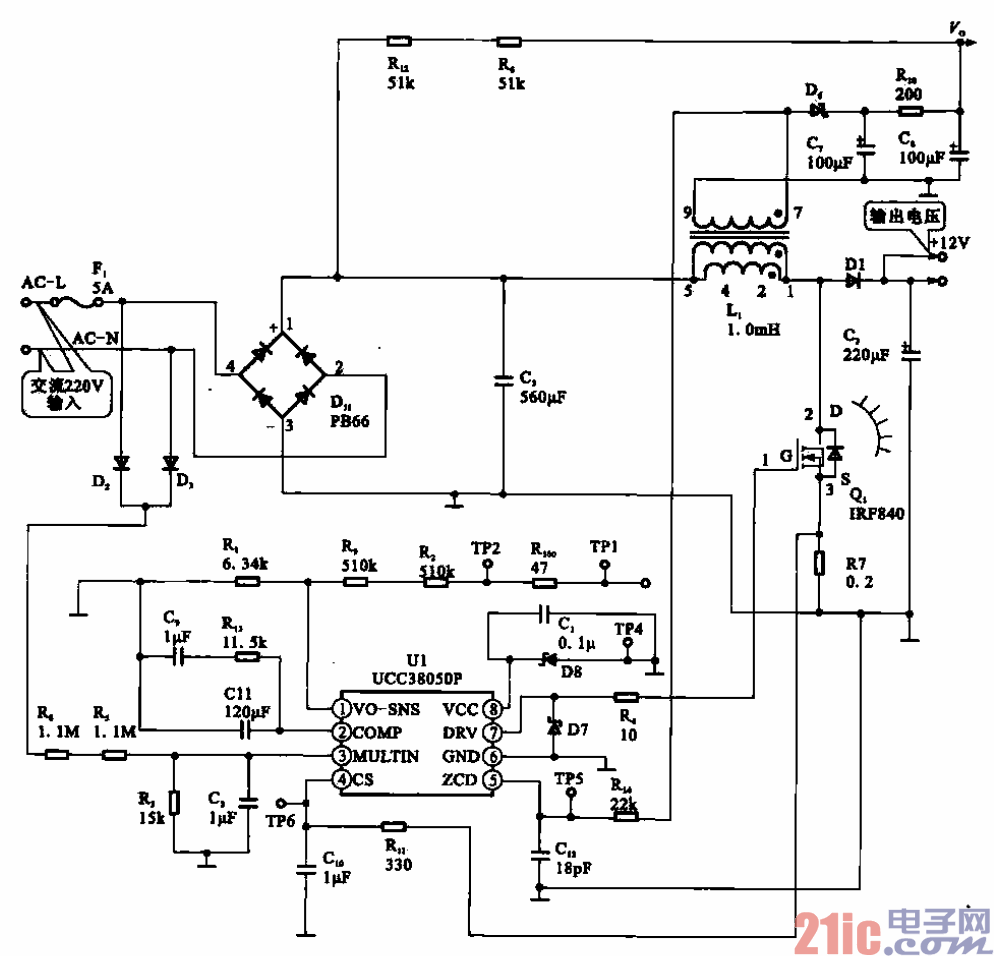

典型笔记本电脑的电源适配器电路

为典型笔记本电脑的电源适配器电路，交流220 V电压经整流滤波电路后输出+300 V

直流电压，再经开关振荡电路Ul (UCC38050P)、开关管控制、变压器Li变压、次级整流滤波后输出

+12V的直流电压。

 评论0  赞33
