采用电源管理芯片MAX1777-1977的高效4输出嗲元控制器

采用电源管理芯片MAX1777-1977的高效4输出嗲元控制器

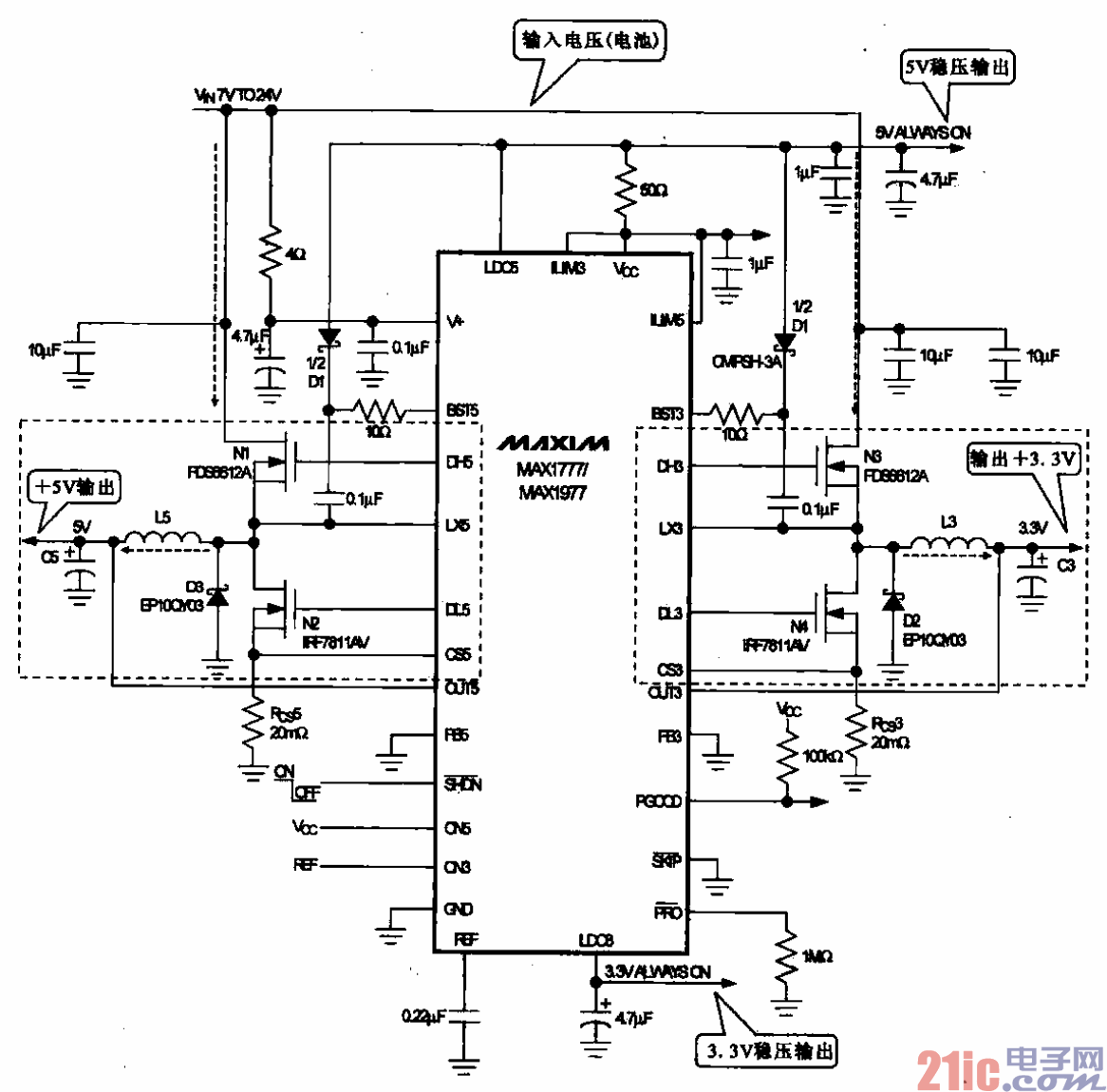

有些笔记本电脑主板电源供电电路采用的是由MAX 177W1977芯片构成的多路稳压电源电路，如

图所示。其基本结构与MAX 1999芯片构成的电源管理电路相同，同样是将电池提供的一路直流

电压变成多路直流电压输出。内部具有两组PWM信号产生电路，电池或适配器分别为开关场效应晶体

管和控制芯片供电。

    MAX 1777/1977芯片得到电压后，开始产生PWM信号。LX5和DL5脚输出一组相位相反的开关

脉冲，为场效应晶体管Nl、N2提供PWM驱动脉冲，经L5和C5滤波后，输出稳压直流的5 V电压，

另一组经场效应晶体管N3、N4，使两个场效应晶体管输出，再经L3和C3滤波后，输出稳压直流的3.3 V

电压。
