小功率开关电源电路

提问者：dang28 地点：- 浏览次数：8771 提问时间：07-06 22:31

我有更好的答案

1条回答: 哈哈哈欠 07-08 01:43 回答数：被采纳数：

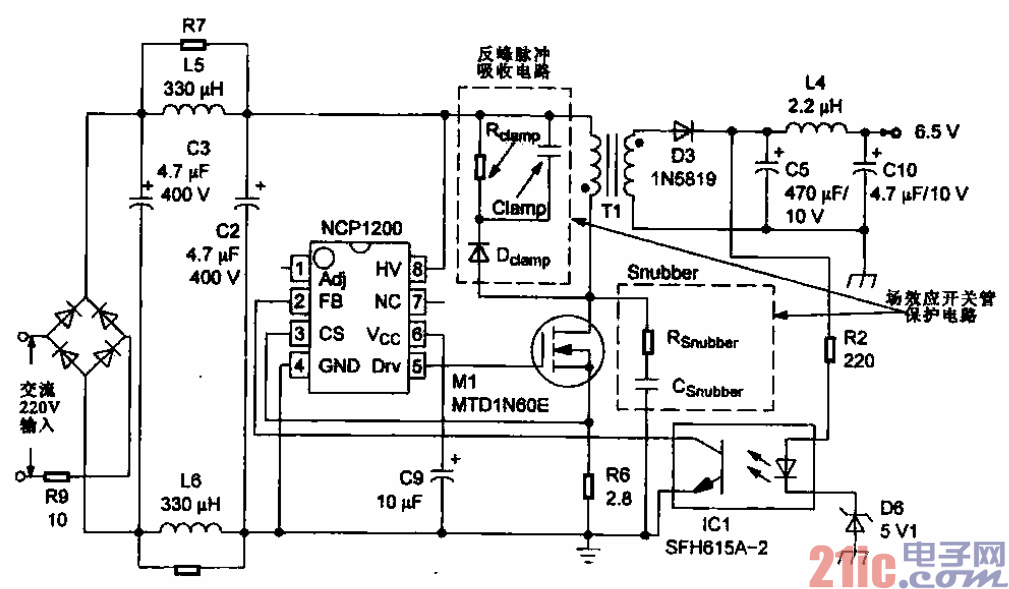

小功率开关电源电路

所示为一种小功率开关电源电路，适用于交流适配器、电池充电器、辅助电源(USB)、

仪表等电路中。该电路主要是由220V交流输入电路、整流滤波电路、PWM控制电路(NCP1200)、反

峰脉冲吸收电路、开关变压器及次级输出电路等部分构成的。

交流220 V经桥式整流堆输出约300 V直流电压，经开关变压器Tl的初级绕组后加到开关场效应

晶体管的漏极，同时为开关振荡集成电路NCP1200@脚提供电压，NCP1200起振，@脚输出开关脉冲

并驱动场效应晶体管，输出振荡信号。振荡后，开关变压器输出，再经整流滤波后输出6.5 V直流电压。

 评论0  赞27
