监控与整流模块的通信电路图

监控与整流模块的通信电路图

提问者：wdc596933938 地点：- 浏览次数：4456 提问时间：12-14 03:20

我有更好的答案

1条回答: qwer35 12-23 20:53 回答数：0 被采纳数：0

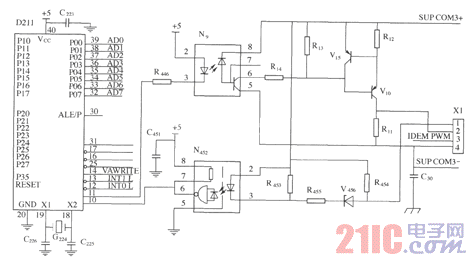

监控模块与整流模块的通信电路如图所示。光耦N9和N452在微处理器D211和整流模块之间提供了隔离，N9隔离发送缓冲器V15和V10，发送缓冲器V15和V10设计为可提供100个整流模块的通信的驱动能力，N452是一个高增益的光耦缓冲器，用于接收整流模块发送过来的信号。

 评论0  赞43
