采用光导纤维传输数据的耦合电路图

提问者：60user86 地点：- 浏览次数：8576 提问时间：03-06 07:11

我有更好的答案

1条回答: vmuuertw 03-12 12:12 回答数：0 被采纳数：0

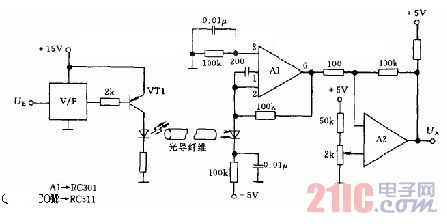

如图电路首先将输入模拟信号经电压-频率变换器V/F变换为频率信号，由发光二极管送进光导纤维。光导纤维或聚苯乙烯杆的长度决定于数字或模拟信号输入端和光敏二极管之间隔离的电压值。光敏二极管可驱动有100mA输出的运算放大器A1，再经运算放大器A2放大就可驱动电缆、继电器或扬声器等负载。发光二极管可采用输出高达200mA的MV50，A1可采用RC301运算放大器，A2可采用RC311运算放大器。

 评论0  赞95
