双栅场效应晶体管高频放大器电路

双栅场效应晶体管高频放大器电路
提问者:小鱼晨晨 地点:- 浏览次数:7338 提问时间:03-11 11:56
我有更好的答案
提 交
1条回答
南山铝业14 03-19 10:30 回答数:0 被采纳数:0



双栅场效应晶体管也称为双栅MOS管,一个管子有两个控制栅极。从结构上看,可以认为是两个单

栅场效应晶体管串联组成#从特性上看,由于第二栅极G2具有一

定的屏蔽作用,使得漏极与第一栅极之间的反馈电容变得很小。

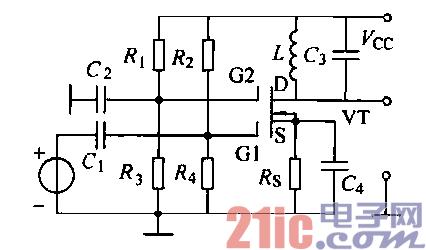

    图21-17所示为彩色电视机高频调谐器中具有自动增益控制作

用的双栅场效应晶体管高频放大器。

  元件参数参考数值如下:

  1)晶体管:VT为双栅CMOS管。
