电饭煲的电源供电电路

电饭煲的电源供电电路

直流电源供电电路由交流输入电路、变压器、整流滤波和稳压电路等部分构成，AC 220 V经变压器

降压后，输出低压交流电。低压交流电压再经过桥式整流电路整流为直流电压后，由滤波电容器进行平滑

滤波，使其变得稳定。为了满足电饭煲中不同电路供电电压的不同需求，经过平滑滤波的直流电压，一部

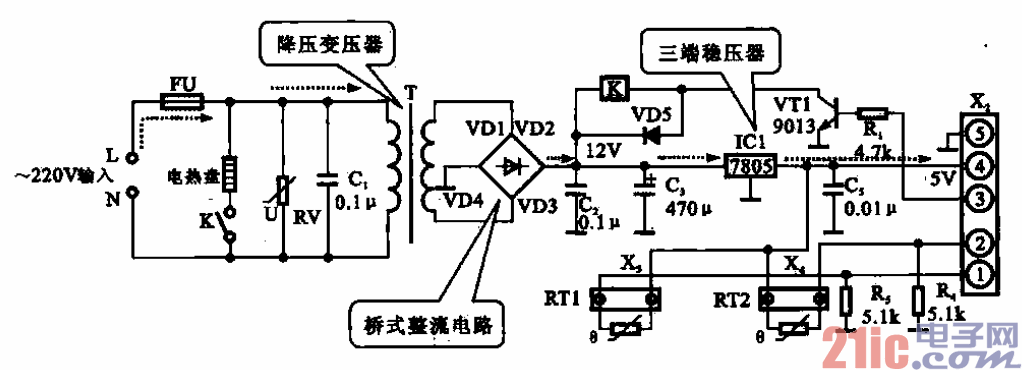

分经过稳压电路，稳压为+5 V左右的电压后，再输入到电饭煲所需的电路中，为其供电，圈2-43所示为

电饭馒的电源供电电路。

    AC 220 V市电，送入电路后，通过FU（热熔断器）将交流电输送到电源电路中。热熔断器主要起

保护电路的作用，当电饭煲中的电流过大或电饭煲中的温度过高时，热熔断器熔断，切断电饭煲的供电。

    交流220V进入到电源电路中，经过降压变压器降压后，输出12V、IOV等交流低压。

    12 V、10 V交流低压经过桥式整流电路和滤波电容器整流滤波后，变为直流低压，直流低压再送到

稳压电路中。

    稳压电路对整流电路输出的直流电压进行稳压后，输出+5 V的稳定直流电压，稳压5v为微电脯控

制电路提供工作电压。
