同洲CDVB3188V接收机开关电源电路

同洲CDVB3188V接收机开关电源电路

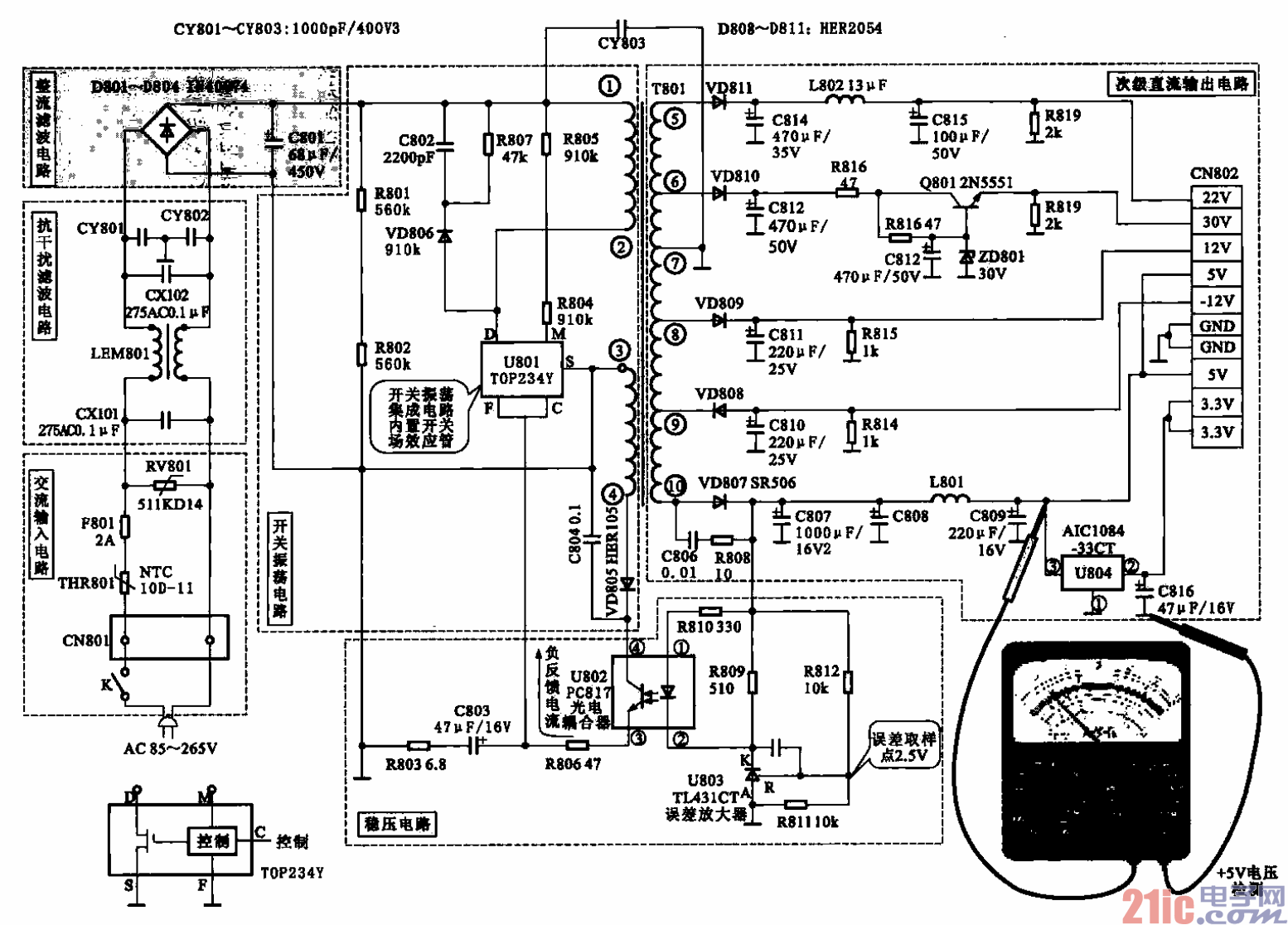

所示是同洲CDVB3188C接收机开关电源电路，主要由交流输入电路、抗干扰滤波电路、整

  流滤波电路、开关振荡电路构成。

    (1)交流输入电路

    交流输入电路是由电源开关K、交流输入接口CN801、热敏电阻器THR801、熔断器F801和压敏电

  阻RV801等部分构成的。如接收机内有过载故障，熔断器熔断，其保护作用。如果外部输入电压过高（高

  于260 V）压敏电阻器短路，并使熔断器熔断，同样起到保护作用。

    (2)抗干扰滤波电路

    抗干扰滤波电路主要是由滤波电容嚣CXI叭、CXl:02、CY801、CY802和互感滤波器LEM801等元

  器件构成的，它主要是滤除来自交流电阿中的干扰脉冲，同时也可以防止开关电源产生的振荡脉冲反送到

  电阿中去对其他设备造成干扰。

    (3)整流滤波电路

    整流滤波电路是由桥式整流电路D801—D804和滤波电容器C801构成的，它的功能是将交流220V

  电压整流成直流（约300V）的电压，再由电容器C801平滑滤波后消除脉动分量，为开关振荡电路供电。

    (4)开关振荡电路

    开关振荡电路主要是由开关振荡集成电路U801、开关变压器T80】、次级输出电路和稳压电压等构

  成的。

    开机后直流300 V电压如到开关变压器T801的初级绕组的①脚，经初级绕组后由②脚接到开关振荡

  集成电路U801的D脚，该脚接U801内的开关场效应晶体管的漏极D，与此同时+300V直流经启动电阻

  器R805、R804为开关振荡集成电路U801的M端加上启动电压，使U801内的振荡电路启振，于是U801

  内的开关场效应晶体管受到振荡信号的驱动而进入振荡状态。开关变压器的次级绕组（③～④端），在启

  振时④脚的输出经整流滤波形成电压并经光电耦台器U802反馈到U801的F、C端。

    开关电源启振后开关变压器次级各绕组的输出经整流滤波后输出多种直流电压为接收机供电。

    稳压电路接在+5V的输出电路中，+5V输出电压经R812、R811构成分压电路，分压点正常电压为

2.5 V，该电压作为误差取样点送到误差放大器U803的输入端R，如果输出+5 V电压有波动会引起取样点

电压的变化，该误差电压加到U803的R端，会引起U803 K-A间的阻抗变化，U803 A-K间阻抗的变

化会引起光电耦台器U803中发光二极管发光强度的变化，于是引起光电耦台器U802中光敏晶体管阻抗

的变化，井使U802@脚的电压发生变化，该电压作为负反馈信号加到开关振荡集成电路的F端，使U801

中的振荡脉冲宽度变化，从而使开关电源的输出得到稳定。
