东仕IDS-2000F机顶盒的开关电源电路

东仕IDS-2000F机顶盒的开关电源电路

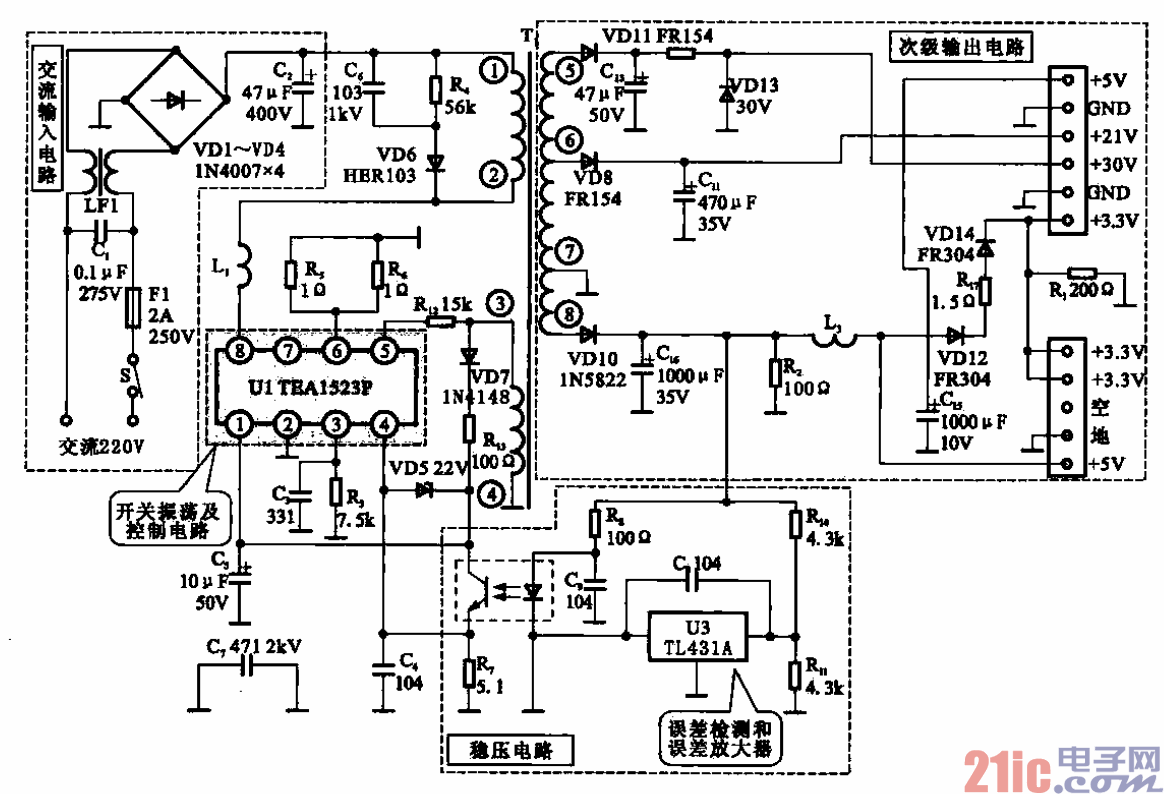

东仕IDS -2000F机顶盒的开关电源电路主要是由交流输入电路、开关振荡电路、次级输出电路和稳

压控制电路等构成的，如图2·63所示。

    (1)交流输入电路

    交流输入电路是由开关S、熔断器Fl、互感滤波器cl、LF1和桥式整流电路(VDI—VD4)等构成

的，其功能是滤除交流220V输入电压的干扰并整流成直流300V的电压，C2为平滑滤波电容器。

    (2)开关振荡及控制电路

    开关振荡及控制电路都集成在Ul TEA1523P之中，直流300 V经开关变压器Ti的初级绕组①～②为

Ul⑧脚供电，开关管集成在Ul之中，正反馈绕组@～④脚为U1提供电源和正反馈电压使Ul进入开关

振荡状态。

    (3)次级输出电路

    开关变压器Ti的攻级有多组输出，分别经整流滤波输出+5 V、+21 V、+30 V和+3.3 V电压。

    (4)稳压电路

    稳压电路接在+5V的输出电路中，Rl4、R11构成分压电路，U3为误差检测和误差放大器，它将误差

信号经光电耦台器反馈到Ul的④脚，对Ul的振荡输地进行控制。
