三端可调式直流稳压电源电路

提问者：小蜜蜂12346 地点：- 浏览次数：2629 提问时间：06-03 02:02

我有更好的答案

1条回答: Greatwayer 06-04 17:18

三端可调整集成稳压器的品种较多，三端指的是电压输入端、电压输出端和电压调整端，正压指的是

输出正电压。，国际流行的正压输出稳压器有LM117/217/317系列、I，M123系列、LM140系列、LM138系

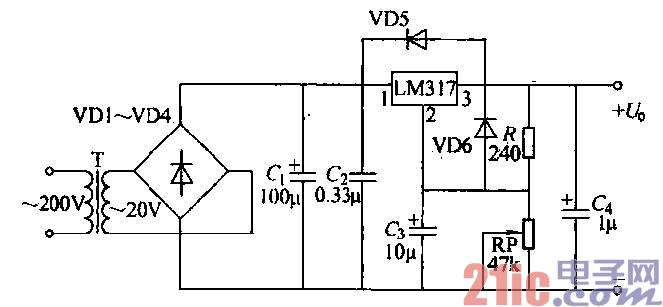

列和LM150系列等。图12-24为LM317三端可调式直流稳压电源电路，输出电压连续可调的直流电源，

全波整流、电容滤波直流电源。交流电源变压器二次侧采用对称双次级，输出直流电压为变压器二次侧电

压的0.9倍。

LM317是三端正稳压器，它的输出电压可调，稳压精度高，输出纹波小，一般输出电压为1.2～5～

35V，最大负载电流为1.5A．电路内部设置过电流保护、芯片过热保护及调整管安全工作区保护，它的工

作温度为0～150℃。
