交流稳压电源电路

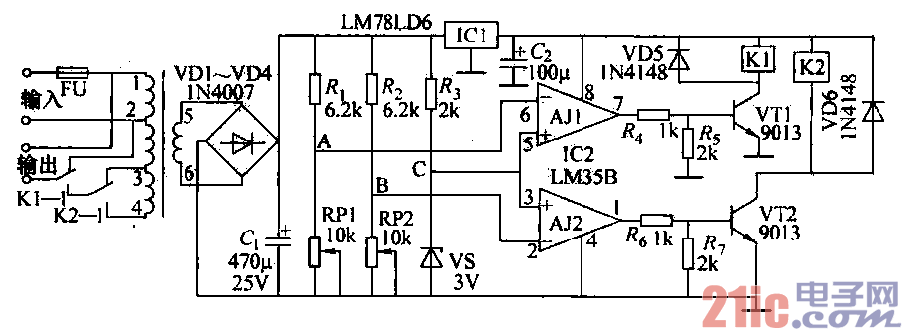

交流稳压电源电路如图所示。它主要由供电、基准电压、电压取样比较等几个单元电路组成。

市电从变压器的①、②脚输入，③、④脚为自耦调压抽头，⑤、⑥脚为控制电路的电源及取样抽头。市电

电压正常时，因C点电压始终为3V（即Ri降压vs稳压所得）．A、B点电压均大于3V，故^J1、AJ2输

出低电平#当市电电压下降时，⑤、⑥脚的电压也随之下降，A点电压也跟着下降，当A点电压下降到低

于3V时，AJ1输出高电平，使晶体管VT1饱和导通，继电器Kl‘暖合，将调压器输出调于1、3脚；当市

电电压继续下降时，同理B点电压低于3V时(UA
将调压器输出调于①、④脚，以达到自耦升压的目的。

    反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，AJZ输出低电平，VT2截止，

K2-1释放，输出端涸至①、③脚；当市电电压继续升高时，A点电压高于3V，AJ1输出低电平，'VT1截

止，Kl释放，输出端调至①、②脚。AJ1、^J2为运算放大器，在这里做电压比较器用；IC1为三端集成

稳压器件．~为运算放大器及继电器提供供电电源；VD5、VD6为保护二极管。
