计算机交流电源监视电路

提问者：胡政鹏测试_6 地点：- 浏览次数：6993 提问时间：06-12 07:47

我有更好的答案

1条回答: Xc_Y 06-18 14:34 回答数：被采纳数：

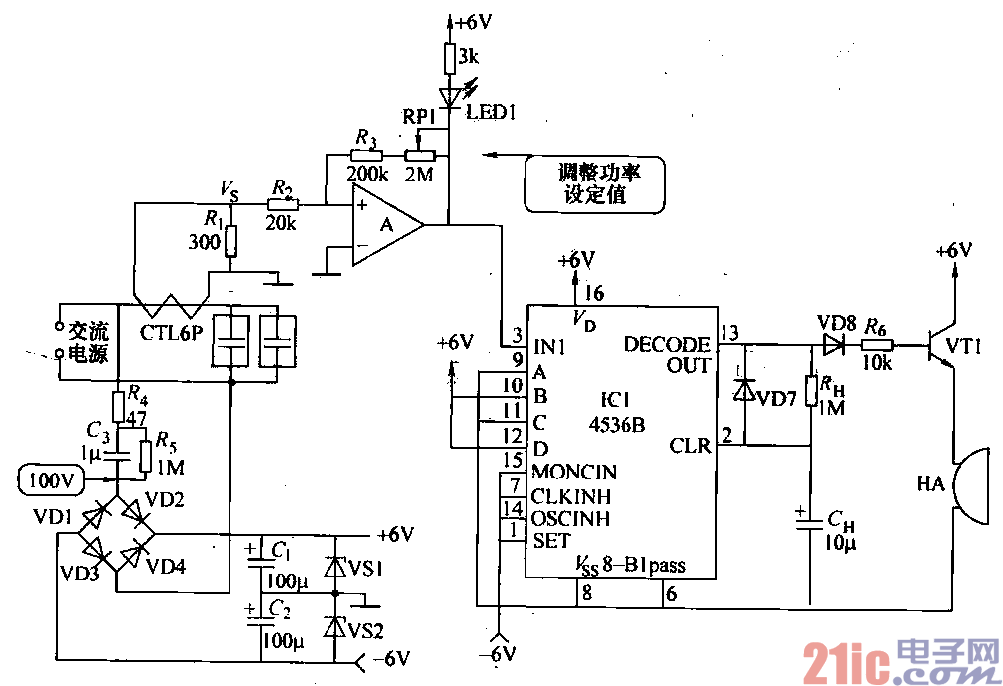

电路原理：计算机等交流电源的负载较大，采用电流互感器检测电流。用它可以检测电源线是否有电流，

决定其工作状态。LM393为施密特电路比较器(A)，电源接通后，报警时间间隔的设定由IC1完成。当输人

(A、B、C、D)端输入二进制代码时，1C1的时间间隔可设定。B、D设定为高电平，A和C设定为低电平。

1C1对输入的电源频率进行1／2”分频。如电源频率为50Hz，约经87min，电源频率为60H时，约经73min，

译码输出端( DECODE ()UT)输出高电平，VT1导通，蜂鸣器HA发声，声响时间由RI-I、CH决定。

 评论0  赞77
