2块BA6104五位LED电平表驱动集成电路构成的10点LED电平显示电路图

2块BA6104五位LED电平表驱动集成电路构成的10点LED电平显示电路图

提问者：frzzing 地点：- 浏览次数：5837 提问时间：06-07 02:53

我有更好的答案

1条回答: tracyli1991 06-13 13:26

2块BA6104五位LED电平表驱动集成电路构成的10点LED电平显示电路

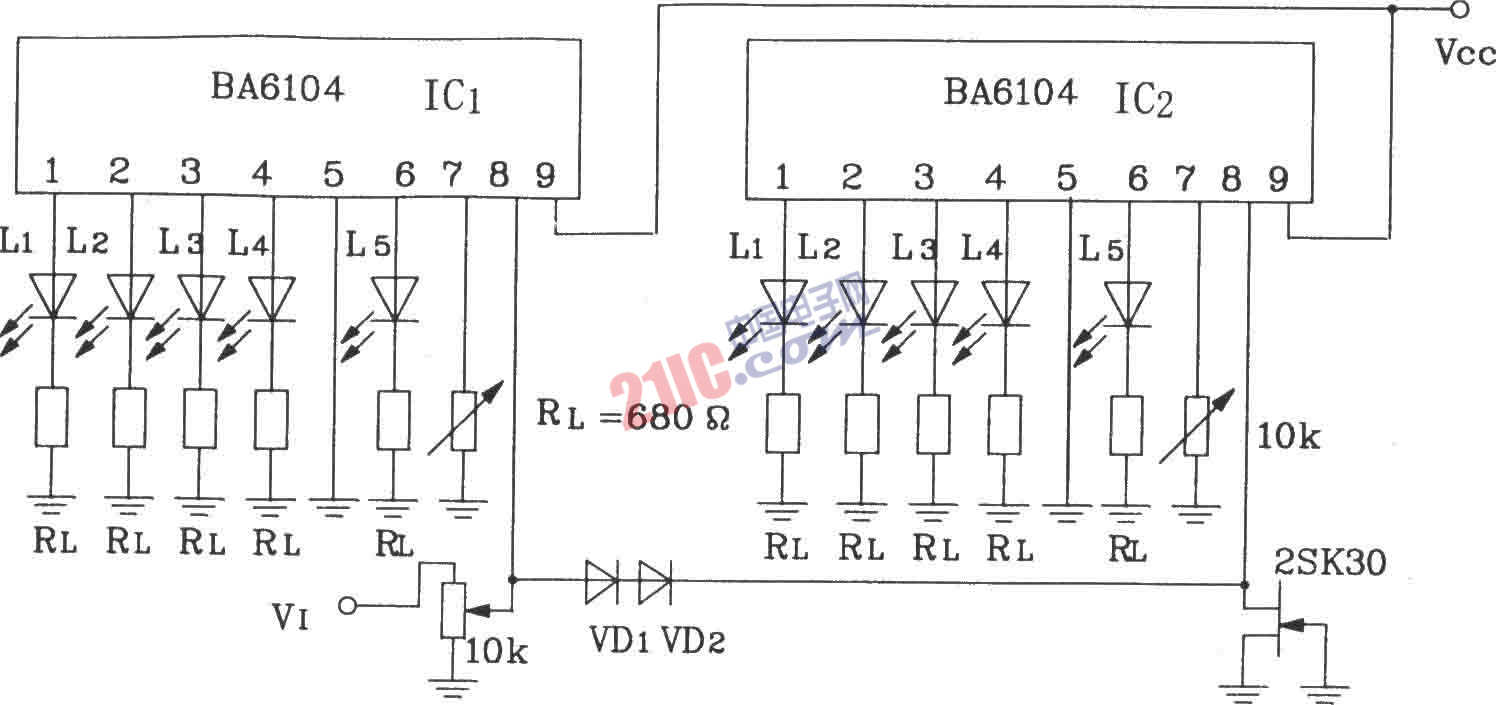

由两块BA6104构成的10点LED电平显示电路见图所示，调节IC1第7脚的Vref，使IC1中L1～L5 5只LED全亮；调节IC2第7脚的Vref使IC2的L1～L5 5只LED全亮，此亮灯电压是IC1的2倍，发光顺序为IC1的L1～L5到IC2的L1～L5。

 评论0  赞12
