光电电路光敏电阻

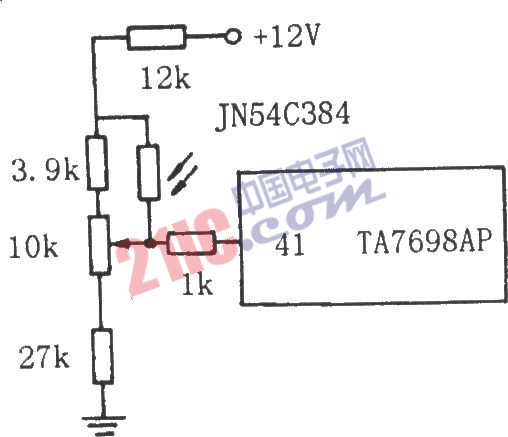

由光敏电阻组成的电视自动亮度调节电路图
由光敏电阻组成的电视自动亮度调节电路图 如图所示光敏电阻与对比度电位器中间头相连。利用光敏电阻随光线强度不同而阻值变化的特性,使电位器中间头电位随光线强度不同而变化,再通过解码电路TA7698AP的控制,使电视机亮度、对比度、饱和度相应变化。光线亮度大,GR阻值小,电位器中间头电位升。
