利用光电耦合器的计算机接口电平匹配电路图

提问者：jack_study 地点：- 浏览次数：1252 提问时间：06-21 20:52

我有更好的答案

1条回答: kdkashd 06-29 10:00 回答数：被采纳数：

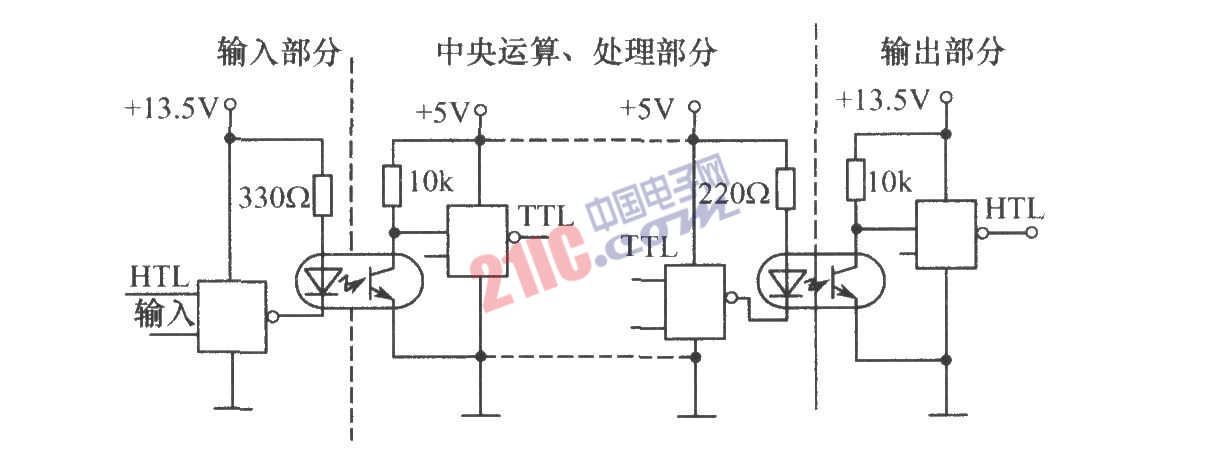

在计算机系统中，常常有意识地将各种系列的半导体逻辑电路相互连接起来，不同系列的逻辑电路要求不同的电源电压。因此，不同系列的逻辑电路之间不能直接相连，需要进行电平转换，利用光电耦合器可以简便地实现电平匹配。例如TTL系列集成电路具有速度快、价格低等优点，适用于计算机的运算部分，抗干扰能力强的HTL电路，可以在噪声电压大的环境中可靠工作，因此适用于计算机的输人、输出设备中，但要求电源电压高。为了解决不同系列电路之间的电平匹配，可以选用光电耦合器组成的接口，如图所示。这样，不仅输入输出设备由于采用抗干扰能力强的HTL电路可以可靠工作，而且由于光电耦合器具有隔离作用，输入、输出设备的干扰不会传入运算部分，从而提高了整个计算机系统的可靠性。
