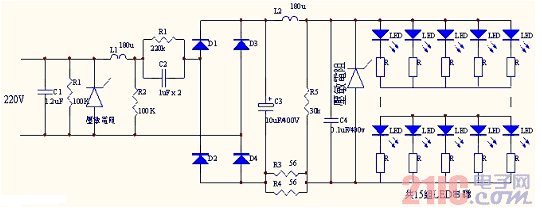

220V交流电供电的LED灯驱动电路图

220V交流电供电的LED灯驱动电路图

提问者：胡政鹏测试_10 地点：- 浏览次数：7663 提问时间：02-21 11:35

我有更好的答案

1条回答: DDT6 02-27 09:37 回答数：0 被采纳数：0

电路中，C1,R1,压敏电阻，L1,R2组成电源初级滤波电路，能将输入瞬间高压滤除，C2,R2组成降压电路，C3,C4,L2,及压敏电阻组成整流后的滤波电路。此电路采用双重滤波电路，能有效地保护LED不被瞬间高压击穿损坏。

 评论0  赞78
