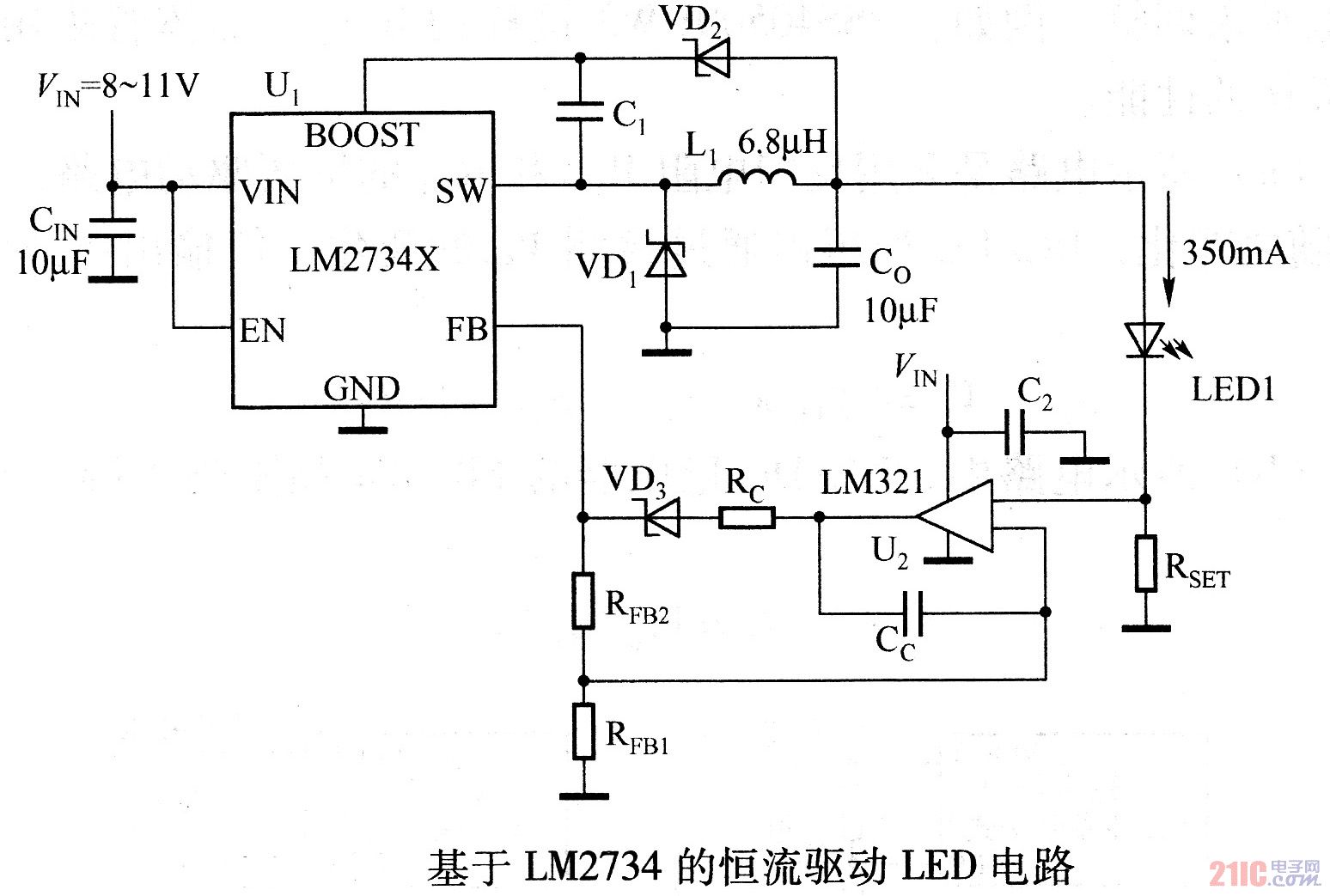

LM2734是1A降压型稳压器，利用LM321运算放大器获取采样电阻Rset上的电压，结合其他电阻和电容就可以构成一个完整、高效的大功率LED恒流驱动电路。
电路中，采样电阻Rset决定了恒流驱动电路的设计，而且对整个系统的效率有重要影响，因此Rset的设计参数对节省能源至关重要。一般来说，如果要求LED驱动电流的变化不超过标称值的5％～10％，那么采用精度为2％的电阻就足够了。LED驱动电流的典型波动范围是±10％。由于采样电阻消耗的功率较大，应避免使用功率较小的贴片电阻。此外，LM3478方案适用于多个大功率LED的恒流驱动，而基于LM5021的恒流驱动设计方案则针对220Ⅴ AC／DC变换器的应用。
