降压模式DC／DC转换器驱动LED电路图

提问者：zhao25 地点：- 浏览次数：676 提问时间：12-10 23:09

我有更好的答案

1条回答: 吃屎蛋拉你 12-20 15:00 回答数：被采纳数：

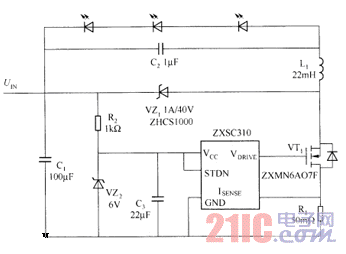

采用降压模式DC／DC变换器驱动LED的电路如图所示，在该电路中，DC／DC变换器（ZXSC310）以降压模式工作。通过增加R2的值可提供更高的系统电压，如要得到24v的电压仅需将R2，值改为2.2kΩ即可。同时电容C1也需有更高的额定电压。电路的基本工作原理如下：当VT1导通时，电流流过白光LED、电容C1和电感L1。当R1两端的压降达到ISENSE引脚的阈值电压时，VT1关断并保持一个固定时间，电感中的能量流过VZ1和白光LED。经过这个固定时间后，VT1重新导通，如此循环往返。

 评论0  赞80
