NCP1014/1028驱动LED电路图

提问者：cmh2 地点：- 浏览次数：3949 提问时间：02-07 23:46

我有更好的答案

1条回答: 0755susan 02-10 08:54 回答数：0 被采纳数：0

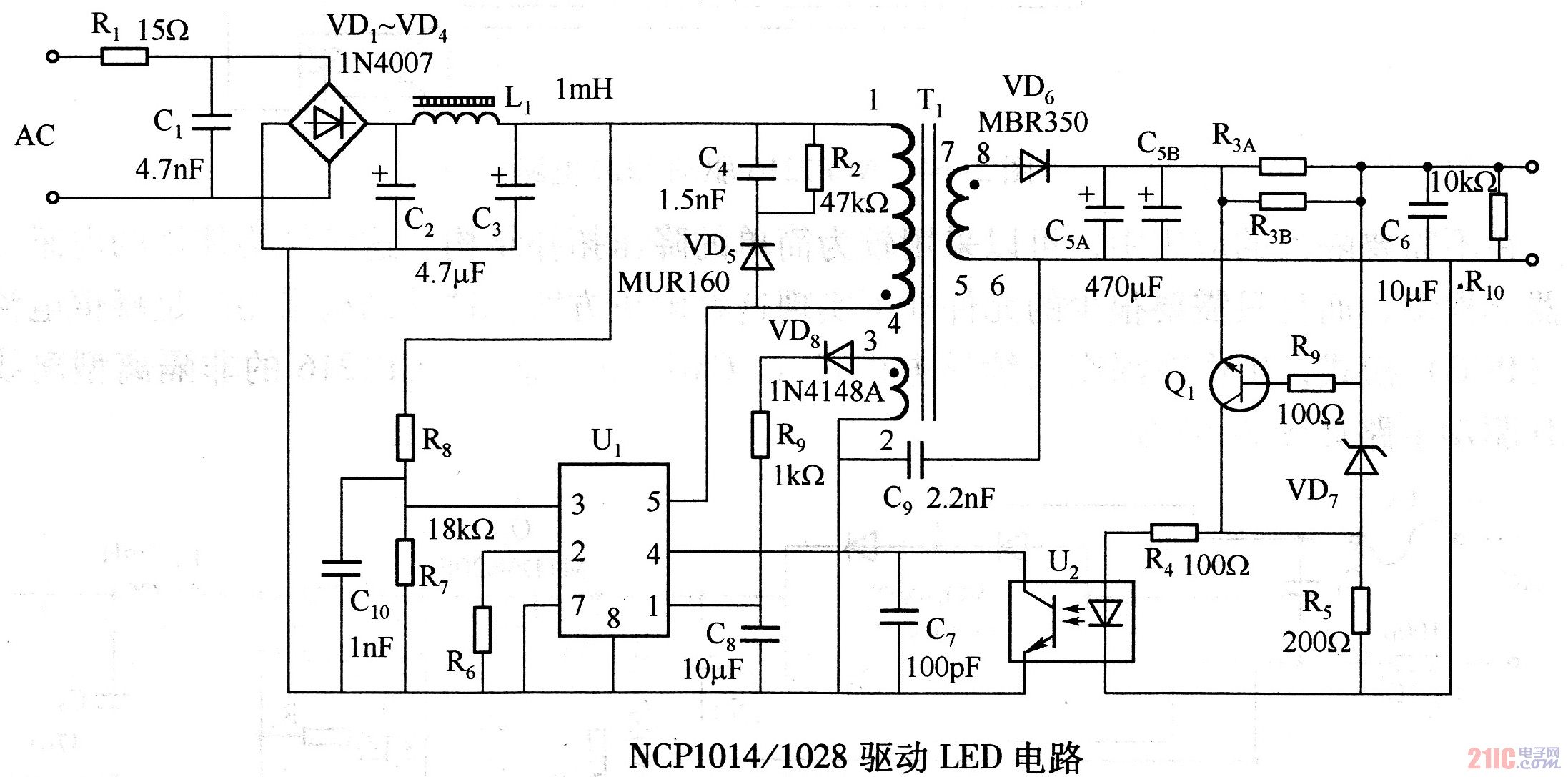

NCP1014／1028是离线式PWM开关稳压器，具有集成的700V高压MOSFET，输入电压范围为90～265VAC，具有输出开路电压钳位、采用频率抖动减少电磁干扰（EMI）及内置热关闭保护等特性，适合LED驱动器、建筑物照明、显示器背光、标志和通道照明及作业灯等应用。

该电路具有开路输出保护功能，会在开路时将输出钳位至24V电压。在电路中，电流和开路电压能够通过简单地改变电阻、齐纳二极管组合来调整。如果输入电压为230V AC电压，NCP1014能够提供高达19W的功率，NCP1028能够提供高达25W的功率

 评论0  赞70
