用LS7232制作高档红外遥控调光灯

用LS7232制作高档红外遥控调光灯
提问者:鹿晗哥哥哥哥 地点:- 浏览次数:2449 提问时间:01-23 00:53
我有更好的答案
提 交
1条回答
FRAN2016 02-01 04:38 回答数: 被采纳数:

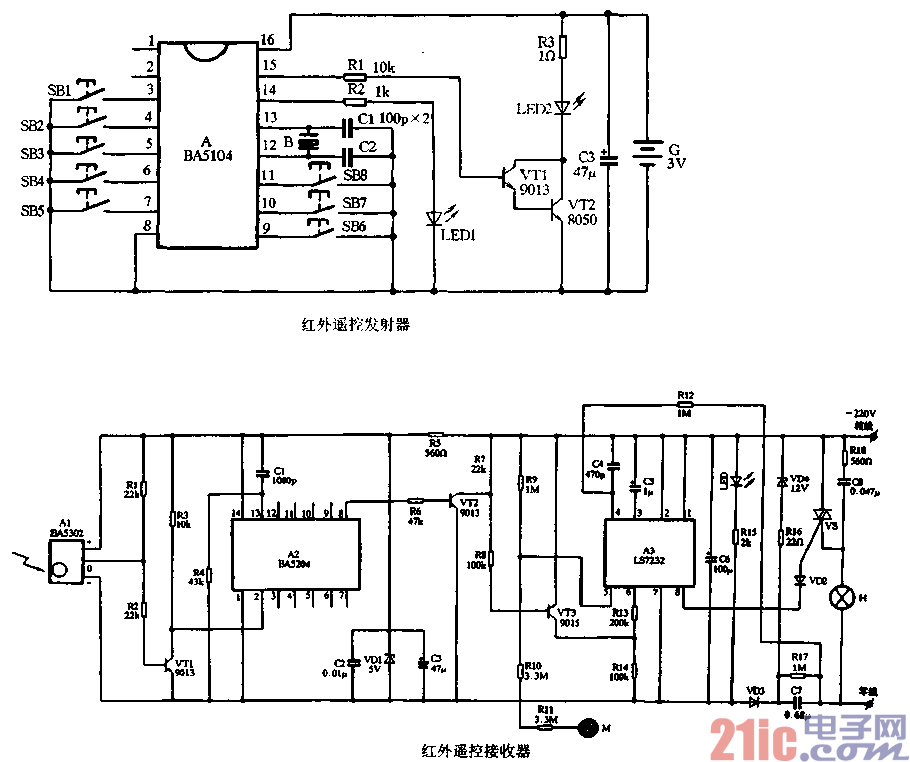

高档红外遥控调光灯由红外遥控发射器与接收器两大部分组成。图2-18为红外遥控接

收器,是将红外接收器、解码与触摸调光全部电路都组装在一个标准的壁式开关盒里,使用

时既可用手控触摸方式进行调光或开关操作,也可用图2-17所示的8键红外遥控发射器进

行远距离遥控操作。而且本遥控发射器可分别控制多达6个图2-18所示的调光开关盒及2

个灯开关,工作时互不干扰,十分方便。

    红外遥控发射器采用BA5104专用编码集成电路,其1、2脚为用户码选择端,可以分

别或全部接地或悬空处理,但要求接收器里的相配套的BA5204解码集成电路的l 1与12脚

也作相应悬空或接地,设置用户码的目的是可以使别人家里的遥控器不能遥控你家中的调光

灯,除非两家的用户码相同。

    BA5104集成块第3脚至Il脚(第8脚除外)接8个控制按键,按下每一按键可使接

收器中BA5204对应脚的屯平发生变化,:其对应关系见表2.7所示。LED1为发射指示灯.

LED2则为红外发射二极管。接下SBJ—SB8中任一个按键,LED2即向外发射已调制的红外

光。发射频率受12、13脚间的晶振控制。

    接收嚣中BA5204是与BA5104相配套使用,其工作电压为5v,由VD1稳压供给。其

13脚为内部振荡器定时端,外接R4、CI阻容网络。3~10脚为控制输出端,从表2-7可以

看出:它的3—8脚6个端口为非保持端,即当BA5104按住SB1—SB6中任一个按键,对应

的BA5204的某一端口就输出高电平,当发射器松开按键,该端口即恢复低电平,维持高电

平的时间与按住按键的时间相同。本装置就是利用这种非保持功能来实现遥控调光,由图可

看出,接收器中只用了第8脚这个端口,其他端口悬空投有接,由表2-7可知,对应的发射

器需按下按键SB6才能控制本接收器,其他的SBI~SB5则可遥控另5盏遥控调光灯(另5

盏遥控接收器只需将电阻R6接相应管脚端口即可)。9脚与其10脚为保持功能端口,即刚

通电时这两个端口输出低电平,若发射器按下SB7或SB8时,相应的9脚或10脚就输出高

电平,如果发射器松开按键,该高电平能保持不变,如果再按一下发射器相同按键,该端口

又翻回低电平。利用保持功能端口,可以控制开、关灯或开、关其他家用电器。

    Al为红外接收、解调一体化集成电路,它能将发射器发出的红外信号还原成解码集成

电路可以识剐的编码负脉冲串,即脉冲头朝下。但BA5204要求正极性脉冲输入,因此电路

用三极管VTI倒相放大后再送入BA5204的2脚,8脚输出信号经VT2、VT3进行电平转

换与倒相放大送入调光集成电路LS7232的6脚进行遥控调光与开关灯。M为开关盒上的触

摸电极片,可通过手触M来实现调光与开关灯。即按下按钮时间(或手触M时间)大于0.4s,

是处于调光状态,松开按钮(或手指离开M)灯光亮度即被固定,关灯后下次再开时,灯

光亮度可被记忆下来。按下按钮时间(或手触M时间)小于0.4s.则为开关灯操作。
