红外遥控灯开关电路（2）

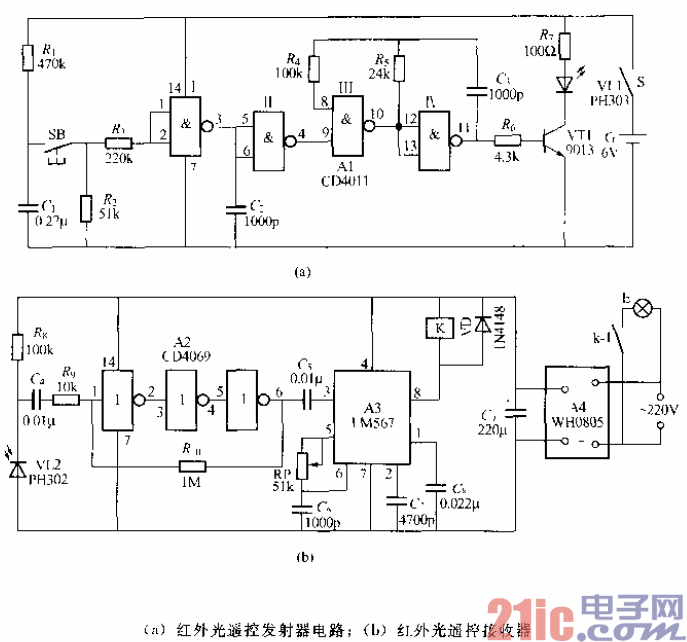

本例再介绍一个红外遥控灯开关，它也由￡r.外光发射器和红外光接收器两部分

组成。红外光发射器电路见图212 (a)，图中，与非门Ⅲ、Iv组成多谐振荡器，振

荡频率为20kHz。当接通电源开关S，按下发射按键SB时，与非门1两个输人端

变为高电平，输出端跳变为低电平，所以与非门Ⅱ输出高电平。此高电平加到与非

门Il的～个输入端即第⑨脚，故使多谐振荡器起振，振荡信号由⑩脚输出，经

VT1放大后推动红外发光_二极管VI-1向外发射红外遥控信号。当松开SH后，与

非门Ⅱ输出端跳变为低电平，使振荡停撮，中断红外光发射。图巾的（，、R。及c．

的作用是消除按键SH按F或断开时所产生的抖动，可避免产生洪动作信号。

    红外j匕接收器的电路见图21 2(b)，圉中A2的三个反相器组成高增益放』=器，

当红外接收二救管VL。2收到来自发射器的遥控指令，在V】，2两端即产生相应的电

信号，经‘、R,耦合与A2放大。放大后信号由C。加至音频译码器A:3 (I,M:Jli7)

的输入端③脚进行鉴频。如果输入信号频率与A3内部压控振荡器中心频率相I刊，

其输出端⑧脚就由高电平跳变为低电平，继电器K吸台，触点kl闭合，电灯E

即点亮。松开发射器按键SB后，虽然A3的⑧脚恢复高电平，但由于奉电路K采

用静态不耗电的记忆自锁式继电器(DC5V的ZS Ol型)，借助继电器内部特殊的

机械结构，触忾k 1仍能保持吸合急，所以灯E能继续发光。需要关灯时，只要再

按--r发射器的SB，继电器叉通电一次，它受到一次电脉冲触发，状态会发生翻

转，触点kl跳开，电灯E熄灭。

    A3第⑤、⑥脚外接的阻吝几什RP与（1，决定内部压控振荡器的中心频率，橱

整RP阻值使中心频率与发射器发射频率相同，接收器就能可靠T作，所以本电蹄

不会受其他红外光线干扰。电容C容值则决定A3内部锁相环路频率捕捉带宽，

可根据实际需要调整之。
