光控振铃电路图

提问者：芯力波通地点：- 浏览次数：6102 提问时间：07-14 13:55

我有更好的答案

1条回答: gua6338 07-24 00:50 回答数：0 被采纳数：0

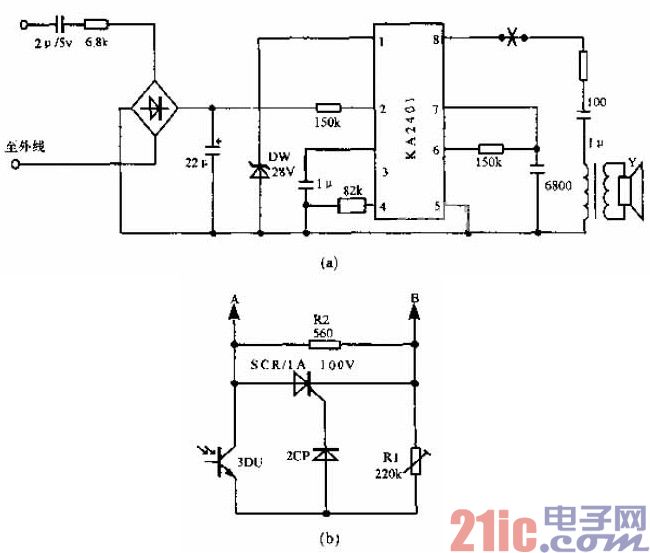

普通电话振铃电路多采用KA2401及外围元件构成，加装光控制铃时，只需在国(a)的“X”处接入国(b)所示的光控电路即可：外线有交流振铃信号输入时，KA2401的8脚输出二音色振铃信号，若是白天，光敏管3DU电阻较小，可控硅SCR导通，振铃声较大;若是夜间无光照，3DU阻值很(数兆欧)，振铃信号只能通过R2衰减后通过，振铃声就小多了。

 评论0  赞54
