直流电源电压越限指示电路之一

直流电源电压越限指示电路之一

提问者：zhang先生地点：- 浏览次数：8399 提问时间：12-20 12:01

我有更好的答案

1条回答: joereil 12-25 21:19

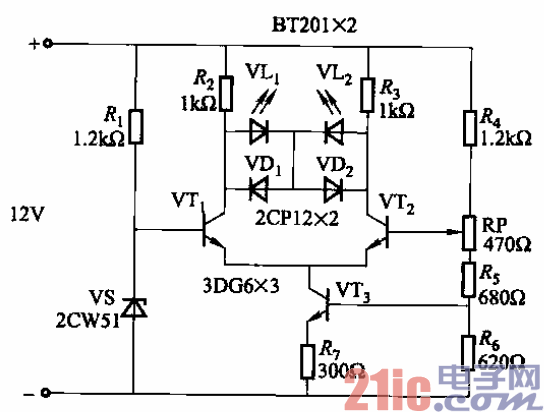

直流电源欠电压、过电压指示器电路如图13-93所示，用它监视直流电源电压是否

正常。

当电源电压为12V时，调节RP，使取样电压为6V．两发光二极管都不亮。当电源电

压低于11. 9V时，绿色发光二极管VLz点亮；当电源电压超过12.1V时，红色发光二极管

VLi点亮。 ‘
