直流电点燃荧光灯电路

提问者：otinn 地点：- 浏览次数：3836 提问时间：01-02 09:25

我有更好的答案

1条回答: yueyue521y 01-10 04:15 回答数：0 被采纳数：0

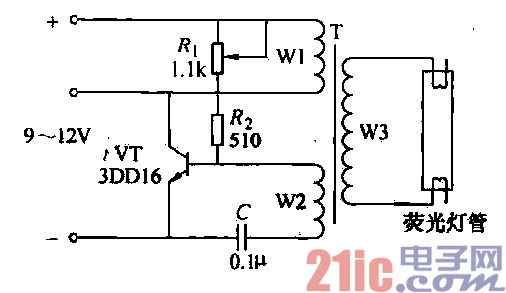

为用直流电点燃6—8W荧光灯的电路图。它是一个由VT组成的共发射极间歇振葛器，通过

变压器在二次侧感应出的间歇振荡波，点燃荧光灯。

实际应用测试，当电源电压为直流12V时，灯管点燃后的持续电压为52V。如果电源电压改用6V直

流电，则变压器二次绕组W3的匝数应从450匝增加到1600匝。Ri和岛可用0.25W或0.125W电阻，电

容C可从0. l—lyF之间选用。改变C值，间歇振荡器的频率也改变。适当选择C值，可使电路效率最高。

变压器用E形铁氧体较好。Wl—W2 - 40匝，线径为0.35mm; W3-450匝，线径为0.121mm。
