光电电路
当汽车转弯时，方向指示灯一闪一闪地发光，指示转弯的方向，以引起来往车辆及行人注意安全。

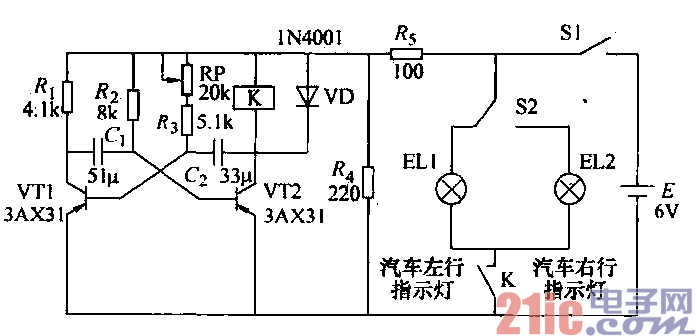

汽车转弯闪光指示灯电路的工作原理如图16-38所示，VT1、VT2组成无稳态电路，当Sl合上后，无稳
态电路开始工作，由于VT1不断导通与截止，从而使继电器K不断吸合与释放，使指示灯电路接通和断
开，灯发出一闪一闪的亮光。S2合在“1”上时，汽车左灯发光，sz合到“2”上时，汽车右边的指示灯
发光。 ～
