电源电路
电容式软启动电路图

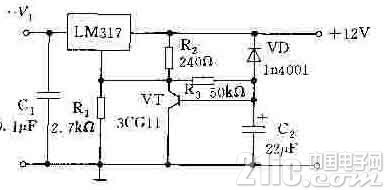

下图是采用LM317构成的软启动电路。在通电瞬间C2上的电压不能突变，VT被R2、R3偏置而饱和导通，这样就使R1短路，相当于LM317的调整端接地。电源输出为1.25V，随着C2充电时间加长，输出电压逐渐上升，按图中元件参数、达到额定输出电压的时间为3s，VD的作用是关断电源后使C2上电荷很快释放保证下次开机的正常软启动。
