鸟叫声模拟信号发生器电路

提问者：wangbuhao 地点：- 浏览次数：2517 提问时间：07-24 22:00

我有更好的答案

1条回答: ccuu 07-28 23:52 回答数：0 被采纳数：0

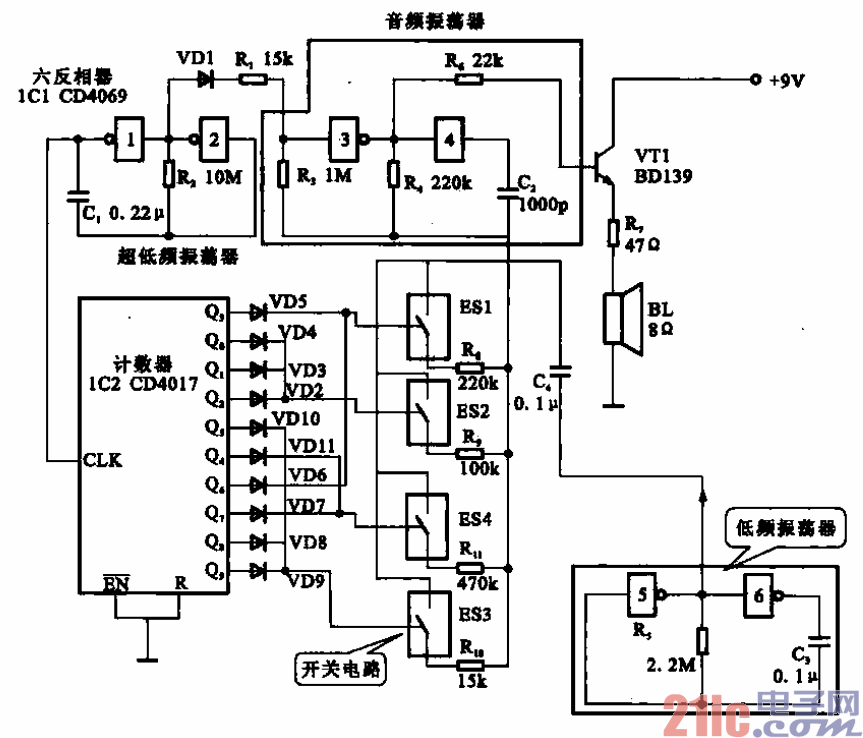

鸟叫声模拟信号发生器电路

所示是一种鸟叫声模拟信号发生器电路。电路中由六个反相器CD4069组成三个振荡器，

lcl的2个反相器l、2组成超低频振荡器，其振荡频率为几分之一赫兹，该信号作为时钟信号送入计数

器IC2的CLK端，根据输入脉冲个数的不同，IC2的输出端Q1—Q9里不同的组态，以控制其后fftj-极

管矩阵。ICI的反相器3、4组成音频振荡器，用来产生音频信号。IC1的非反相器S、6组成低频振荡器。

音频振荡器受低频振荡器输出信号控制，因此音频振荡器的输出是一种受到调制的音频信号。低频振荡

器输出的信号经C4，经B—RII中的一个或多个送到音频振荡器上，8～Rl1是否接入取决于模拟开关

ES1～ES4的通，断，而ES1—ES4又受控于VD2—VD9。
