阶梯波信号发生器电路

阶梯波信号发生器电路

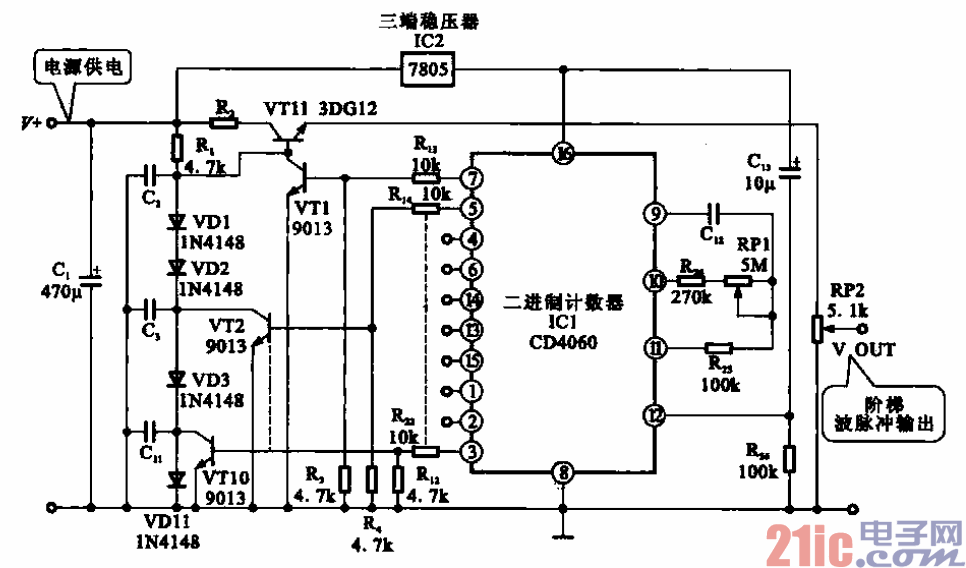

是一种阶梯波信号发生器电路，其可产生常用的10阶阶梯波形。IC1是一个二进制计数器

CD4060，电路接通电源后．ICI内的多谐振荡电路起振，振荡的频率由C12、Ru、Rzs及RPI确定。IC1

对该振荡频率计数，并依序由Icl的第⑦、@、④、@i@、@、@、①、②及@脚10个引脚输出高

电平脉冲，在这些脉冲信号的作用下，三极管VT1～VTIO依次饱和导通，从而依次将并在VT1—VT10

集电极及发射极的二极管VD1—VD11短接。VT11是输出信号的控制端，VTI1的发射极的输出电压取

决于其基极的电压，而基极电压是由Ri和二极管VDI—VD11的正向压降和决定的。VDl---VDIO中任

一晶体管导通都会改变VT11基极的电压，于是VT11的发射极输出阶梯波信号。
