 数字电路信号发生器



警笛信号发生器电路

警笛信号发生器电路

提问者：clslda 地点：- 浏览次数：8777 提问时间：04-28 14:45

我有更好的答案

1条回答: 韩程瑞1 05-02 03:15

警笛信号发生器电路

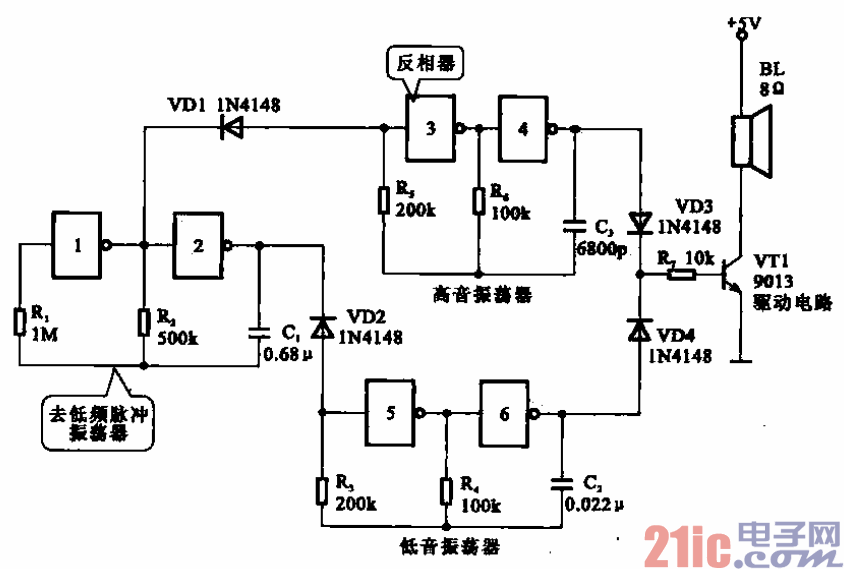

所示是一个由六反相器集成电路CD4069组成的警笛信号发生器电路。反相器1、2组成

超低频脉冲振荡器，非门3、4组成高音振荡器．非门5、6组成低音振荡器。超低频脉冲振荡器的输出

通过二极管VDI、VD2控制高、低音振荡器轮流振荡，振荡信号分别经VD3、VD4由半导体三极管VT1

放大后推动扬声器发出的警笛声响。

 评论0  赞81
