数字电路耦合电路

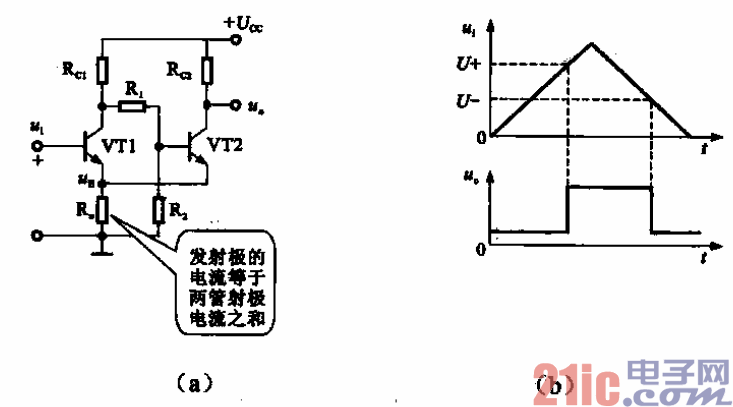

射极耦合双稳态电路及工作波形

射极耦合双稳态电路及工作波形
提问者:jin13751110901 地点:- 浏览次数:4457 提问时间:11-01 15:59
我有更好的答案
提 交
1条回答
uweuruwsw 11-02 18:32



它由两级直流放大器组成。其中VT1的集电极输出经

Ri和R2分压后,接到VT2管基极,VT2管射极电流经R耦台到VT1射极而形成正反馈。

    集一基藕合双稳态电路在触发脉冲消失后,能保持其稳定状态不变。而射极耦合双稳态电路中,由

于Vr2集电极(输出)与VT1基极(输入)之间没有耦台,因此,射极耦合双稳态电路的稳定状态是由输入

电压幅度确定的。
