模拟电路信号发生器

450音频信号发生器电路图

450音频信号发生器电路图
提问者:lhhgff 地点:- 浏览次数:2916 提问时间:01-17 17:59
我有更好的答案
提 交
1条回答
wang222221 01-22 02:25

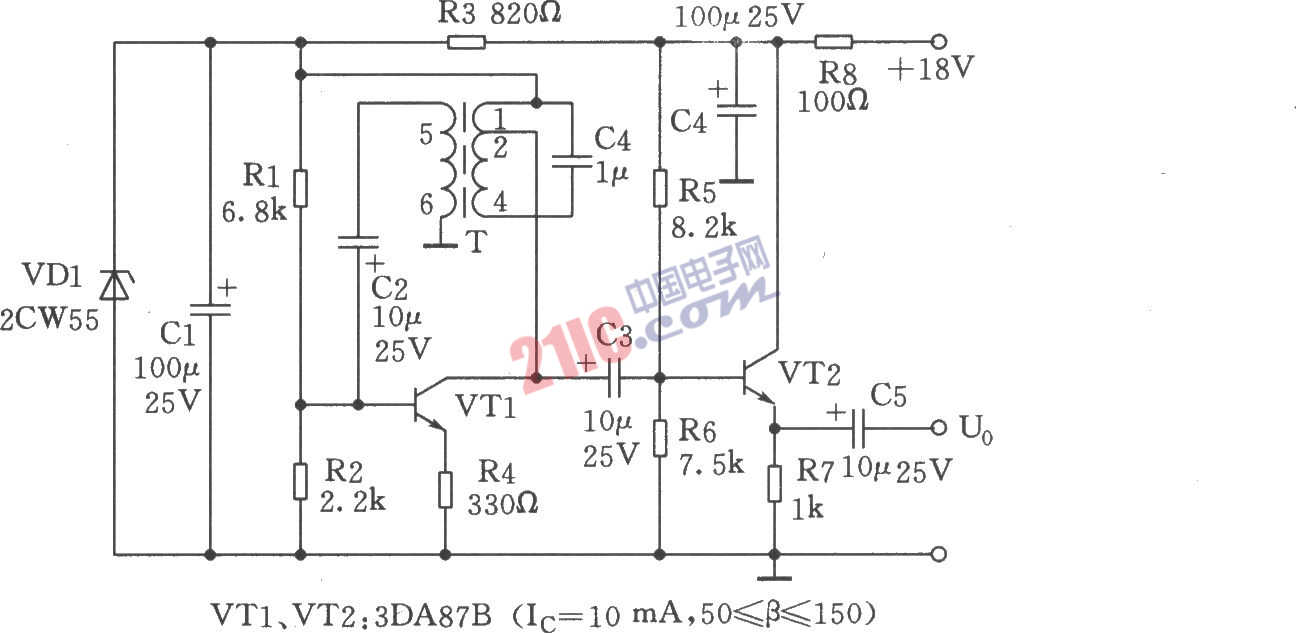

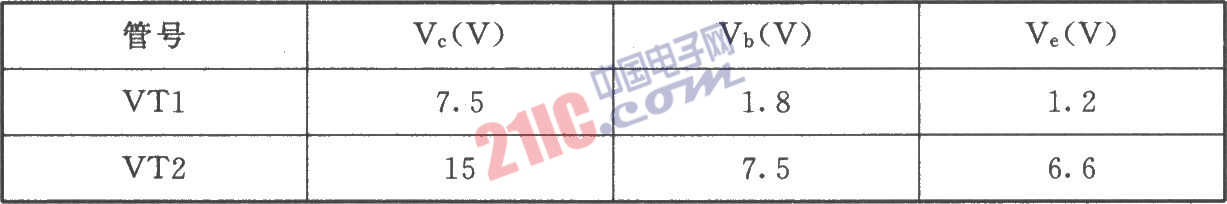

该振荡器是通讯机用户服务信号源。工作原理如图所示。它由VTl、VT2等相关元器件组成。VTl利用变压器T耦合产生振荡信号,VT2为共集电极电路起缓冲放大,射极输出。T变量器1?4绕组和C4电容组成选频网络。为防止T磁饱和,T由1?2抽头接至VTl的集电极,T的5?6是反馈线圈。检测:各管脚对地直流电位(参考值)如表所示。
