数字正弦波发生器电路图

提问者：60user59 地点：- 浏览次数：5699 提问时间：12-08 11:00

我有更好的答案

2条回答: ncuweurwre 12-17 20:38 回答数：被采纳数：

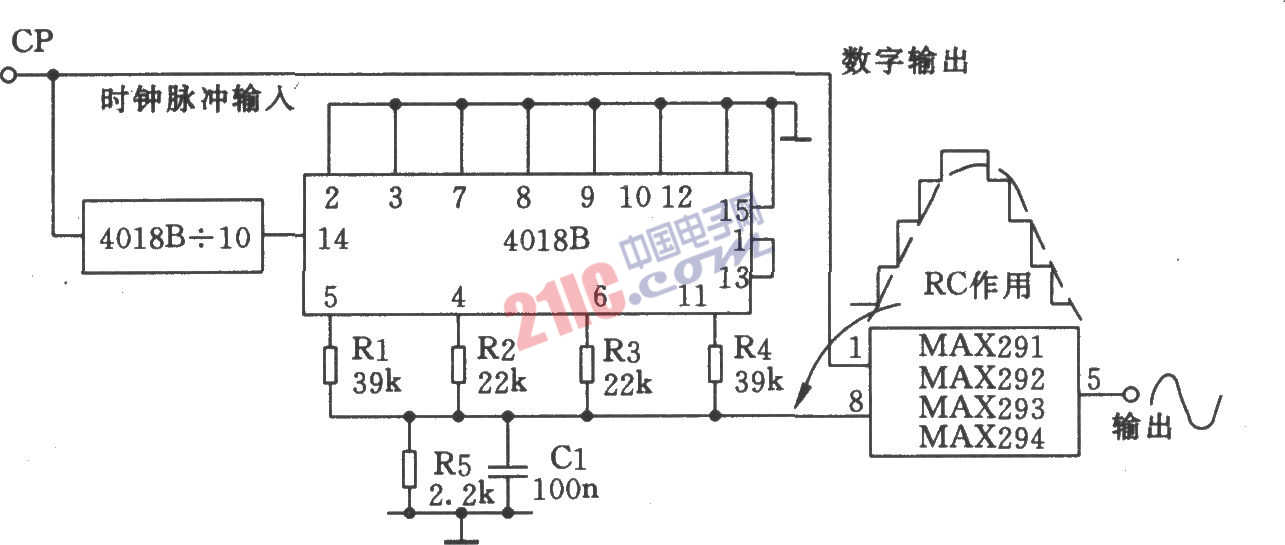

如图所示为数字正弦波发生器。它由模拟数字转换器(4018B)和一个固定滤波器(MAX29X)构成。时钟脉冲输入CP的一部分驱动MAX29X滤波器，另一部分被第一个10位计数器(4018B)分频，再由第二个l0位计数器分频，输出的阶梯波经R5和Cl的作用使其转变为平滑的正弦波，再经滤波器滤波后输出。电路的输出频率随时钟输入而变，其关系为fout=fin/l00。
