三种波形信号发生器电路

提问者：60user118 地点：- 浏览次数：6752 提问时间：10-30 12:57

我有更好的答案

1条回答: fdouwqihdowd 11-04 18:06 回答数：被采纳数：

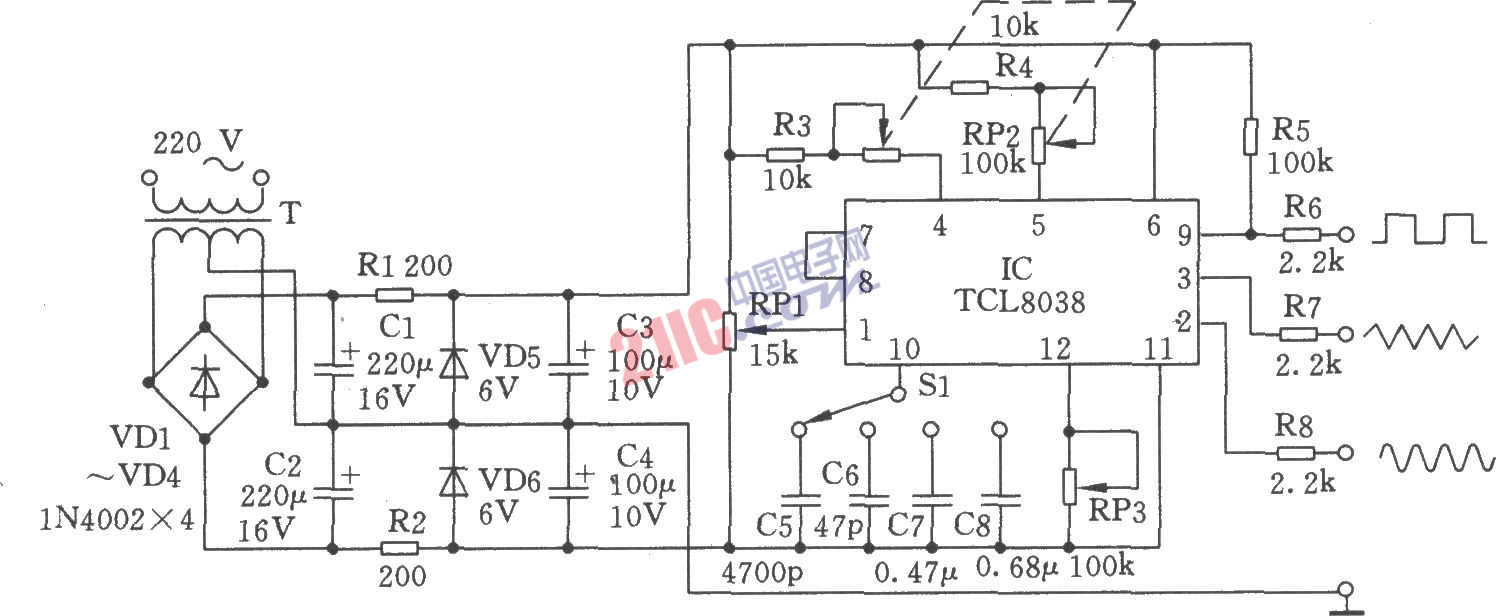

TCL8038是一种专用函数发生电路，具有多种波形输出的功能(方波、三角波、正弦波)。其工作电流约l0mA，用正负电源。电路如图所示。图中C5～C8采用温度系数小，误差小的电容。Sl打在C8挡时可输出1Hz以下的脉冲波形。RP2采用51～100kΩ双连线性电位器，便于频率刻度。RPl、RP3用来微调输出的波形，使其上、下峰沿平滑。Sl为频率粗调挡，RP2为频率细调电位器。调试时，可借助一台数字频率计进行频率刻度标定。并用示波器测波形，调整电位器RPl和RP3。调RPl使方波信号的占空比为50％，调RP3使正弦波信号更趋于平滑。该信号发生器的频率由公式0.3／RAv?(C5～C8)决定，其频率在1Hz～1MHz范围内。

 评论0  赞87
