多频信号发生器电路图

提问者：吔屎蛋拉雷地点：- 浏览次数：2085 提问时间：01-12 01:40

我有更好的答案

1条回答: 路YWXZ 01-16 07:59 回答数：0 被采纳数：0

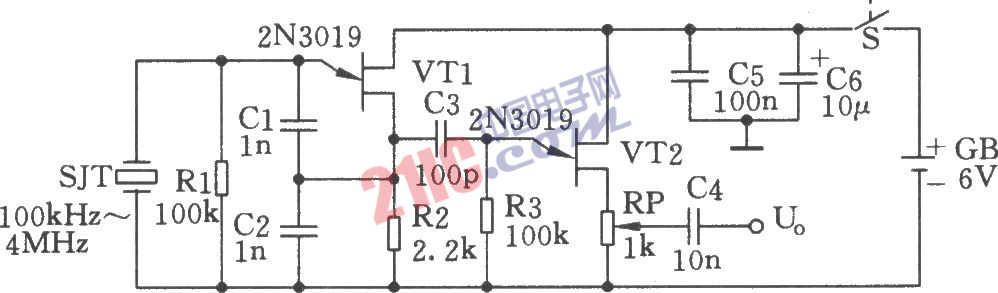

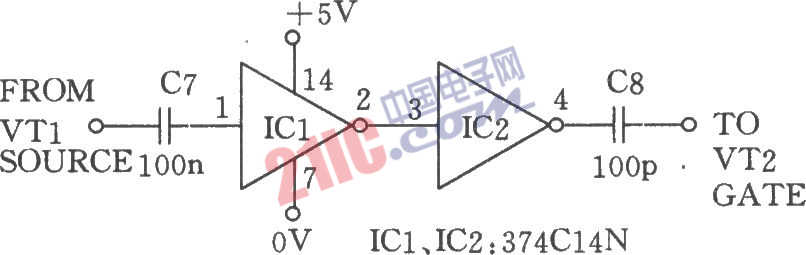

如图所示为多频信号发生器。SJT、VTl等构成晶体振荡器。这里石英晶体SJT作为一个等效电感，其等效Q值极高，其它元件和杂散参数对振荡频率的影响极微，故频率稳定度很高。VT2等构成源极跟随器，以获得较低的输出阻抗，并起缓冲作用，避免负载影响晶振的稳定度。为了获得更多的频率“标志”去校准接收机，可用下图所示方波电路。将此电路代替上图中的C3，接在VT1的源极和VT2的栅极之间，即可产生丰富的谐波信号(如用l00kHz的晶体可产生直至30MHz的谐波信号)，可供一般的高频接收机的校准时作频率“标志”用。
