电容滤波电路图

提问者：醉狼工作室地点：- 浏览次数：8037 提问时间：05-26 09:35

我有更好的答案

1条回答: 不会不会 06-01 08:26 回答数：0 被采纳数：0

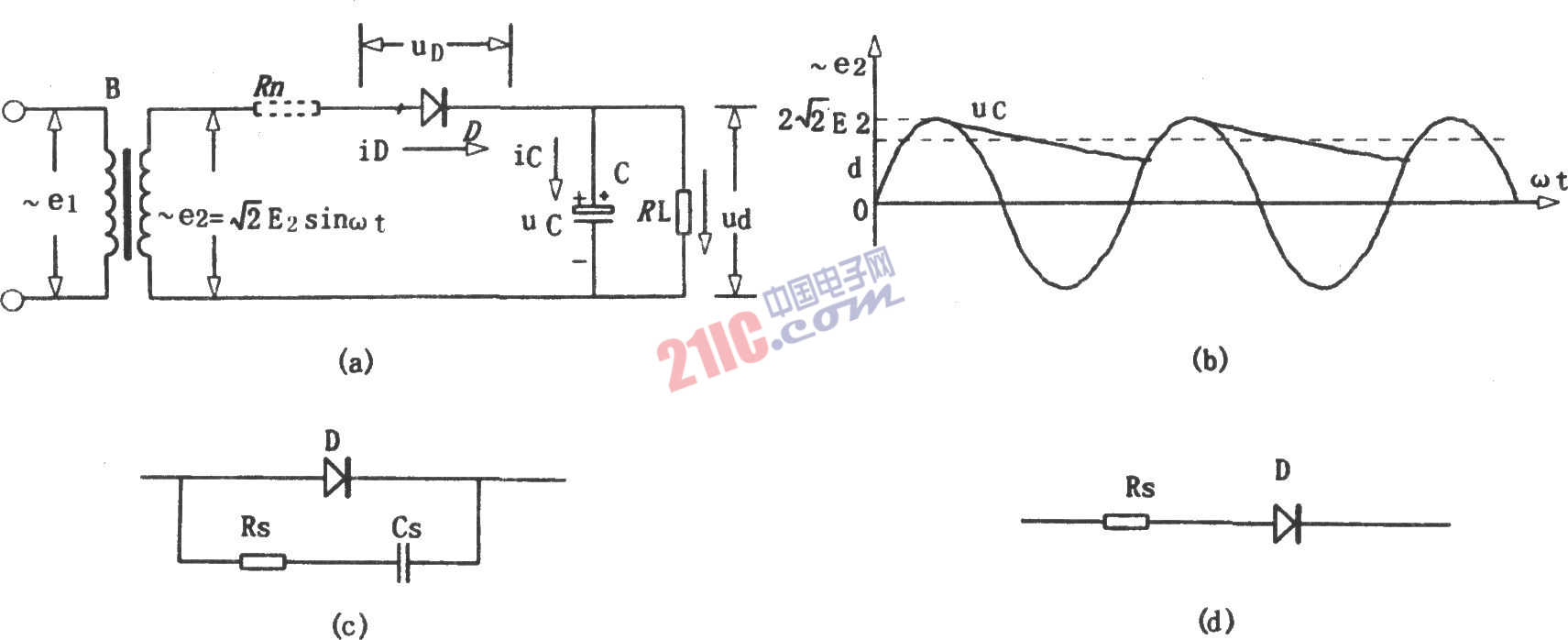

在滤波电容的容量较大的情况下，电路刚接通的瞬间，整流二极管将承受很大的浪涌电流，很可能因过流而烧毁，因此，在选用二极管时，应注意挑选电流大一点的，最好采用比锗管更经得起电流冲击的硅管。还可以采取一些保护整流二极管的措施，使通过整流二极管的最大电流不超过规定的浪涌电流。图(c)、(d)就是两种常见的保护电路。

 评论0  赞82
