 模拟电路触发器电路



触发双稳态电路图

触发双稳态电路图

提问者：林宇宣55 地点：- 浏览次数：7491 提问时间：01-11 01:00

我有更好的答案

1条回答: zaichenxi 01-15 11:56 回答数：被采纳数：

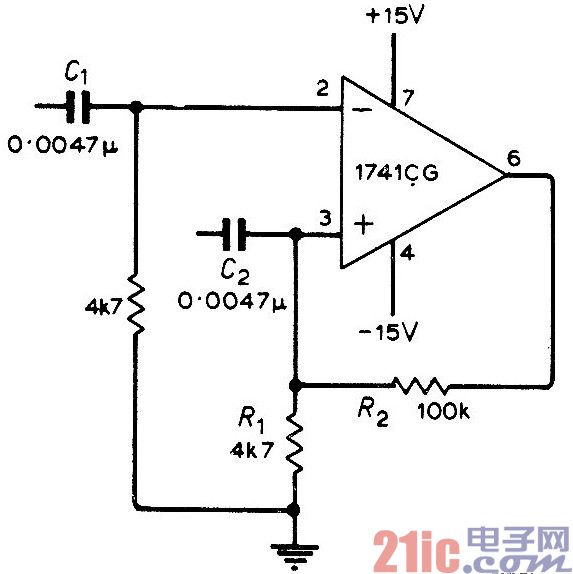

正反馈通过R2和R1到达运算放大器中，于是放大器的输出要么保持在正饱和极限，要么在负饱和极限。为了改变输出的状态，触发脉冲可以通过C1或者C2到达任何一个输入端，按要求，脉冲的极性应该产生依靠电路状态而定的转换，这一点需要通过实验来验证。

 评论0  赞71
