单电源供电的信号（函数）发生器电路图

单电源供电的信号（函数）发生器电路图

提问者：meiqin 地点：- 浏览次数：9276 提问时间：01-23 15:36

我有更好的答案

1条回答: ljmlvmd 01-25 09:43

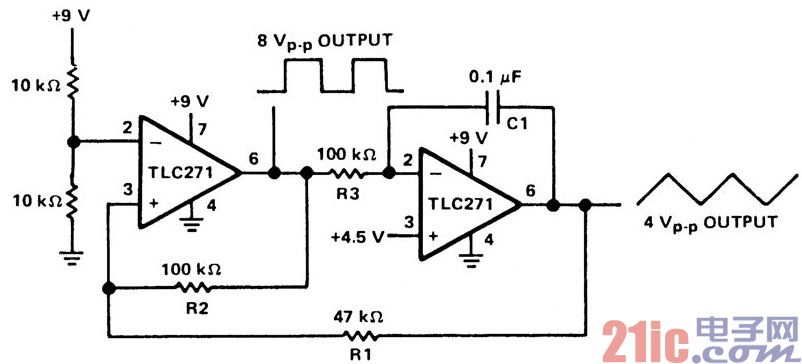

该电路的输出波形既可以是方波的也可以是三角波的。左边区域的功能和使用正反馈磁滞比较仪电路的功能是一样的。反相输入在电源的一半处被电阻R4和R5偏置。输出反馈到第一阶的同相输入以控制频率。方波的振幅是第一阶的输出摆动，也就是8V。

 评论0  赞43
